Série SX602

Afficheurs géants alphanumériques

La série SX602 comprend des afficheurs géants alphanumériques à une ligne. Avec une hauteur de caractères allant jusqu‘à 250 mm, ils sont adaptés à une lecture à grande distance. La matrice à LED permet de faire défiler les textes, ce qui permet d‘afficher les textes longs même sur les appareils disposant un nombre de caractères réduit.

Eye symbol indicating reading distance

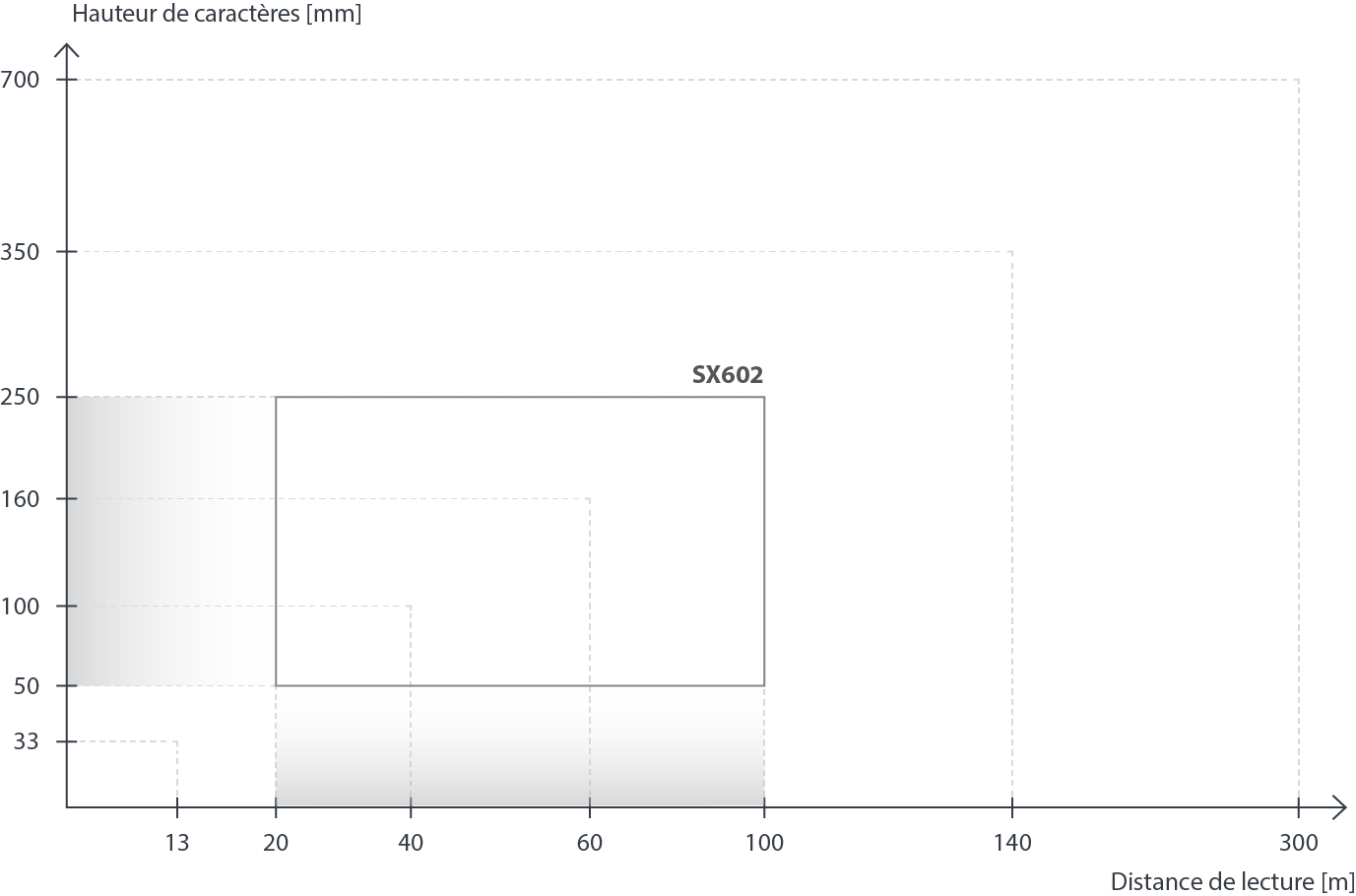

Distance de lecture




Dans des conditions favorables, la distance de lecture maximale se calcule comme suit :
Hauteur de caractères [mm] x 0,4 = distance de lecture [m]


Par exemple, une hauteur de caractères de 100 mm permet une distance de lecture jusqu‘à 40 m. La hauteur des caractères ne devrait pas être trop petite, en particulier à l‘extérieur, où elle paraît plus petite.


Appareils standard

50 mm Hauteur des caract.

Afficheur mono-face

Afficheur bi-faces

Dimensions A x B


20 caractères1

SX602-20/05/0x100/0A-xx

SX602-20/05/0x-200/3A-xx

1040 x 250 mm


40 caractères1

SX602-40/05/0x-100/0A-xx

SX602-40/05/0x-200/3A-xx

1960 x 250 mm

160 mm Hauteur des caract.

Afficheur mono-face

Afficheur bi-faces

Dimensions A x B


4 caractères1

SX602-04/16/0x-100/0A-xx

SX602-04/16/0x-200/3A-xx

670 x 300 mm


6 caractères1

SX602-06/16/0x-100/0A-xx

SX602-06/16/0x-200/3A-xx

960 x 300 mm


8 caractères1

SX602-08/16/0x-100/0A-xx

SX602-08/16/0x-200/3A-xx

1240 x 300 mm

160 mm Hauteur des caract.

Afficheur mono-face

Afficheur bi-faces

Dimensions A x B


10 caractères1

SX602-10/16/0x-100/0A-xx

SX602-10/16/0x-200/3A-xx

1520 x 300 mm


12 caractères1

SX602-12/16/0x-100/0A-xx

SX602-12/16/0x-200/3A-xx

1810 x 300 mm

250 mm Hauteur des caract.

Afficheur mono-face

Afficheur bi-faces

Dimensions A x B


4 caractères1

SX602-04/25/0x-100/0A-xx

SX602-04/25/0x-200/3A-xx

1030 x 400 mm


6 caractères1

SX602-06/25/0x-100/0A-xx

SX602-06/25/0x-200/3A-xx

1500 x 400 mm


8 caractères1

SX602-08/25/0x-100/0A-xx

SX602-08/25/0x-200/3A-xx

1960 x 400 mm

1 Avec fonte de caractères Acala 7


Subheader Icon Technical data interfaces

Interfaces de données

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

BCD/binaire

SX602-xxx/xx/xx-xxx/xx-YE

SX602-xxx/xx/xx-xxx/xx-E0

SX602-xxx/xx/xx-xxx/xx-YP

SX602-xxx/xx/xx-xxx/xx-K0

SX602-xxx/xx/xx-xxx/xx-M0

SX602-xxx/xx/xx-xxx/xx-YT

SX602-xxx/xx/xx-xxx/xx-YD

SX602-xxx/xx/xx-xxx/xx-CJ

SX602-xxx/xx/xx-xxx/xx-S0

SX602-xxx/xx/xx-xxx/xx-P0

Subheader Icon Technical data LED Colors

Couleur LED

Blanche

Rouge

Verte1

Jaune1

SX602-xx/xx/xW-xxx/xx-xx

SX602-xx/xx/xR-xxx/xx-xx

SX602-xx/xx/xG-xxx/xx-xx

SX602-xx/xx/xY-xxx/xx-xx


1 Uniquement avec LED pour utilisations extérieures

Subheader Icon Technical data Options

Options

LED pour application extérieure

SX602-xxx/xx/2x-xxx/xx-xx

Boîtier, revêtement deux couches

SX602-xxx/xx/xx-x1x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), verni

SX602-xxx/xx/xx-x2x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), brossé

SX602-xxx/xx/xx-x3x/xx-xx

Boîtier en tôle d‘acier, V4A (acier inoxydable), brossé

SX602-xxx/xx/xx-x5x/xx-xx

Indice de protection IP65

SX602-xxx/xx/xx-xx1/xx-xx

Type de protection IP54 avec climatisation

SX602-xxx/xx/xx-xx2/xx-xx

Type de protection IP54 avec climatisation et chauffage

SX602-xxx/xx/xx-xx4/xx-xx

Toit de protection contre les intempéries

SX602-xxx/xx/xx-xxx/xx-xx-1011

Subheader Icon Technical data

Caractéristiques techn.

Tension d‘alimentation

230 V AC ±15 %, 50 Hz, en option 24 V DC ±15 % ou 115 V AC ±15 %, 60 Hz

Boîtier

Tôle d‘acier, en option acier inoxydable, Laqué RAL 5002 bleu outremer/RAL 7035 gris clair

Indice de protection

IP54, en option IP65

Caractéristiques techniques détaillées voir les manuels d‘utilisation.
