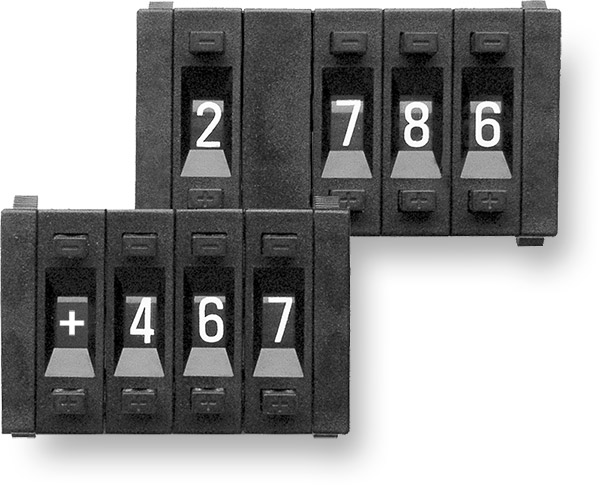

Série P76

Roues codeuses

Les roues codeuses de la série P76 se caractérisent par un grand confort d’utilisation et de lecture. La commande à deux boutons-poussoirs permet une définition fiable des valeurs souhaitées. Les chiffres de grande taille sont bien lisibles même à grande distance.


Appareils standard

Découpe de panneau
Dimensions en mm

[1]

[1]

[1]

[2]

[2]

[2]

[3]

[4]

[5]

P76-02

P76-02V

P76-02A

P76-94

P76-94V

P76-94A

P76-00

P76-99

P76-CP05

Roue codeuse

Roue codeuse

Roue codeuse

Roue codeuse

Roue codeuse

Roue codeuse

Boîtier vide

Joue latérale

Connecteur

Code-BCD, positions 0...9

Code-BCD, positions 0...9, circuit long

Code-BCD, positions 0...9, circuit long
avec diodes 1N4148 or identique (anode commune)

Commutateur, positions +/–

Commutateur, positions +/–, circuit long

Commutateur, positions +/–, circuit long,
avec diodes 1N4148 or identique (anode commune)

Connecteur [5]

Caractéristiques techn.

Courant nominal (circuit résistif):

0,1 A, 50 V AC, 28 V DC

Intensité admissible (sans commutation):

1 A

Résistance de contact:

max. 0,2 Ω

Résistance d'isolation:

103 MΩ

Tension de test:

500 V

Durée de vie (courant nominal):

200.000 impulsions

Température de service:

-20...65 °C

Boîtier:

Thermoplast, Noire
