Serie SX602

Alphanumerische Grossanzeigen

Die Serie SX602 umfasst einzeilige alphanumerische Grossanzeigen. Mit Zeichenhöhen bis zu 250 mm eignen sie sich für grosse Ableseentfernungen. Die LED-Matrix ist laufschriftfähig, so dass längere Texte auch von Geräten mit geringer Zeichenanzahl dargestellt werden können.

Eye symbol indicating reading distance

Ableseentfernung




Als Richtwert für die maximale Ableseentfernung gilt unter guten Bedingungen:

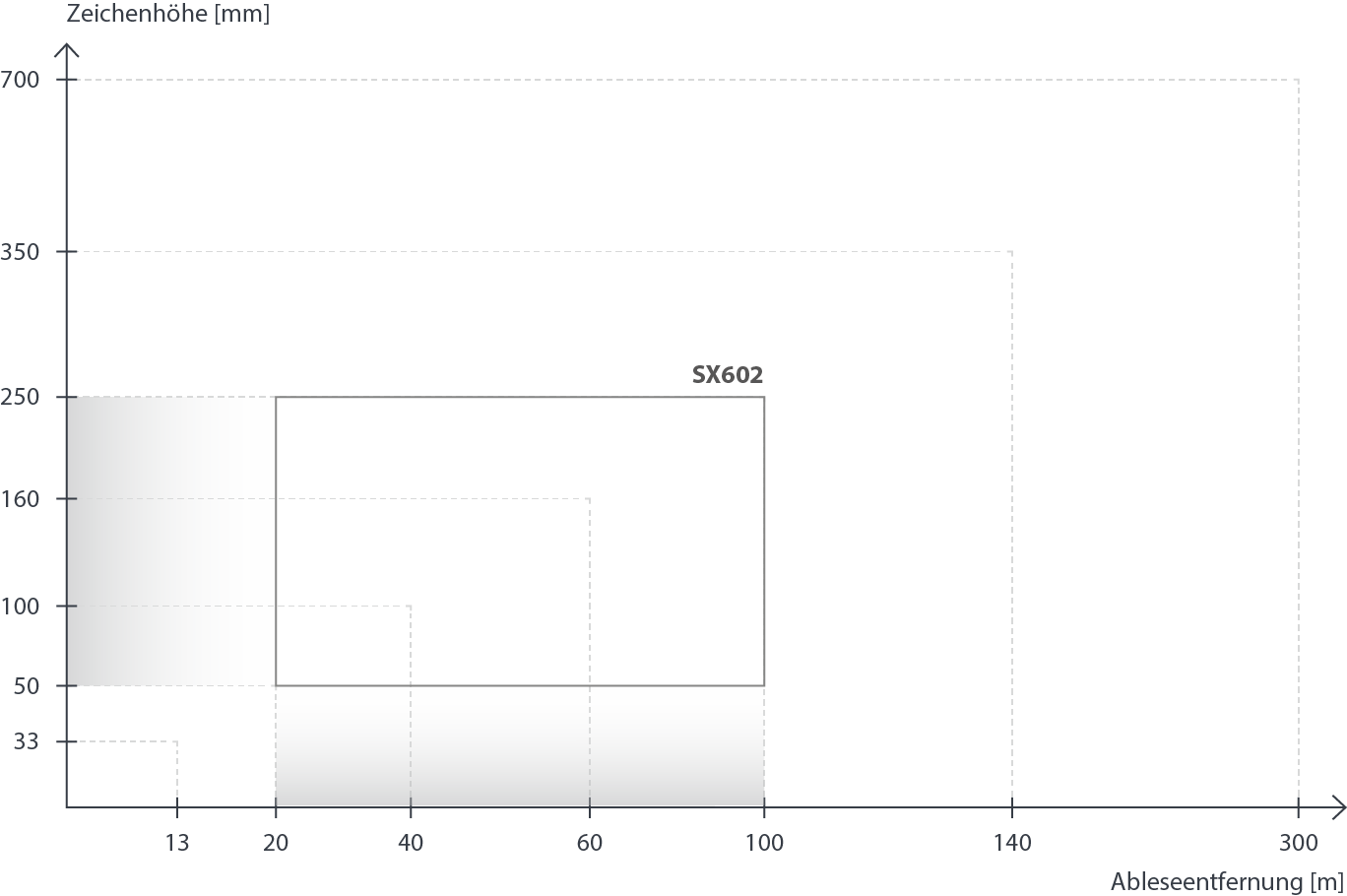

Zeichenhöhe [mm] x 0,4 = Ableseentfernung [m]


Beispielsweise ergibt eine Zeichenhöhe von 100 mm eine Ableseentfernung bis zu 40 m. Die Zeichenhöhe sollte nicht zu klein gewählt werden, insbesondere im Aussenbereich, wo sie subjektiv kleiner empfunden wird.


Standardgeräte

50 mm Zeichenhöhe

Einseitige Anzeige

Zweiseitige Anzeige

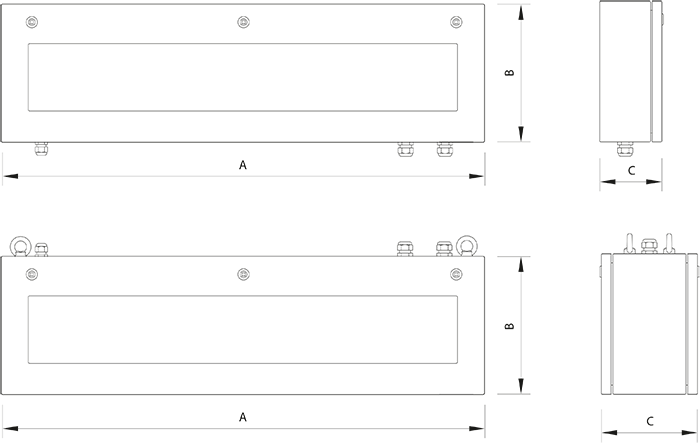

Abmessungen A x B


20 Zeichen1

SX602-20/05/0x100/0A-xx

SX602-20/05/0x-200/3A-xx

1040 x 250 mm


40 Zeichen1

SX602-40/05/0x-100/0A-xx

SX602-40/05/0x-200/3A-xx

1960 x 250 mm

160 mm Zeichenhöhe

Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B


4 Zeichen1

SX602-04/16/0x-100/0A-xx

SX602-04/16/0x-200/3A-xx

670 x 300 mm


6 Zeichen1

SX602-06/16/0x-100/0A-xx

SX602-06/16/0x-200/3A-xx

960 x 300 mm


8 Zeichen1

SX602-08/16/0x-100/0A-xx

SX602-08/16/0x-200/3A-xx

1240 x 300 mm

160 mm Zeichenhöhe

Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B


10 Zeichen1

SX602-10/16/0x-100/0A-xx

SX602-10/16/0x-200/3A-xx

1520 x 300 mm


12 Zeichen1

SX602-12/16/0x-100/0A-xx

SX602-12/16/0x-200/3A-xx

1810 x 300 mm

250 mm Zeichenhöhe

Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B


4 Zeichen1

SX602-04/25/0x-100/0A-xx

SX602-04/25/0x-200/3A-xx

1030 x 400 mm


6 Zeichen1

SX602-06/25/0x-100/0A-xx

SX602-06/25/0x-200/3A-xx

1500 x 400 mm


8 Zeichen1

SX602-08/25/0x-100/0A-xx

SX602-08/25/0x-200/3A-xx

1960 x 400 mm

1 Gilt für Zeichensatz Acala 7


Subheader Icon Technical data interfaces

Datenschnittstellen

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

BCD/binär

SX602-xxx/xx/xx-xxx/xx-YE

SX602-xxx/xx/xx-xxx/xx-E0

SX602-xxx/xx/xx-xxx/xx-YP

SX602-xxx/xx/xx-xxx/xx-K0

SX602-xxx/xx/xx-xxx/xx-M0

SX602-xxx/xx/xx-xxx/xx-YT

SX602-xxx/xx/xx-xxx/xx-YD

SX602-xxx/xx/xx-xxx/xx-CJ

SX602-xxx/xx/xx-xxx/xx-S0

SX602-xxx/xx/xx-xxx/xx-P0

Subheader Icon Technical data LED Colors

LED-Farben

Weiss

Rot

Grün1

Gelb1

SX602-xx/xx/xW-xxx/xx-xx

SX602-xx/xx/xR-xxx/xx-xx

SX602-xx/xx/xG-xxx/xx-xx

SX602-xx/xx/xY-xxx/xx-xx


1 Nur in Verbindung mit LEDs für Aussenanwendung

Subheader Icon Technical data Options

Optionen

LED für Aussenwendung

SX602-xxx/xx/2x-xxx/xx-xx

Gehäuse mit 2-Schicht-Lackierung

SX602-xxx/xx/xx-x1x/xx-xx

Gehäuse in Edelstahl V2A, lackiert

SX602-xxx/xx/xx-x2x/xx-xx

Gehäuse in Edelstahl V2A, gebürstet

SX602-xxx/xx/xx-x3x/xx-xx

Gehäuse in Edelstahl V4A, gebürstet

SX602-xxx/xx/xx-x5x/xx-xx

Schutzart IP65

SX602-xxx/xx/xx-xx1/xx-xx

Schutzart IP54 mit Klimaausgleichselementen

SX602-xxx/xx/xx-xx2/xx-xx

Schutzart IP54 mit Klimaausgleichselementen und Heizung

SX602-xxx/xx/xx-xx4/xx-xx

Wetterschutzhaube

SX602-xxx/xx/xx-xxx/xx-xx-1011

Subheader Icon Technical data

Technische Daten

Betriebsspannung

230 V AC ±15 %, 50 Hz, optional 24 V DC ±15 % oder 115 V AC ±15 %, 60 Hz

Gehäuse

Stahlblech, optional Edelstahl, Lackierung RAL 5002 ultramarinblau / RAL 7035 lichtgrau

Schutzart

IP54, optional IP65

Ausführliche technische Daten sind den Bedienungsanleitungen zu entnehmen.
