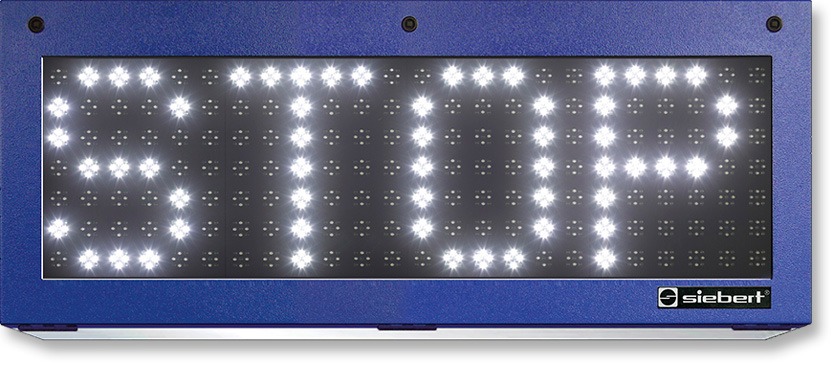

Serie SX602

Alphanumerische Grossanzeigen

Die Serie SX602 umfasst einzeilige alphanumerische Grossanzeigen. Mit Zeichenhöhen bis zu 250 mm eignen sie sich für grosse Ableseentfernungen. Die LED-Matrix ist laufschriftfähig, so dass längere Texte auch von Geräten mit geringer Zeichenanzahl dargestellt werden können.


Ein- oder zweiseitig ablesbar

Die Grossanzeigen werden mit einseitiger und zweiseitiger Anzeige angeboten. Die Versionen mit zweiseitiger Anzeige besitzen auf Vorder- und Rückseite eine LED-Matrix und stellen auf beiden Seiten die gleichen Informationen dar.



Menügeführte Parametrierung

Nach Öffnen des Gehäuses ist im Gerät die Menüanzeige sichtbar. Im Menü lassen sich Betriebsarten, Parameter und Gerätefunktionen definieren, ohne dass die Hauptanzeige sichtbar sein muss – ein Komfortmerkmal, insbesondere bei grossvolumigen Geräten oder exponierten Montageorten.


Einfache Montage und Inbetriebnahme

Der Frontrahmen ist mit Schnellverschlüssen arretiert und schwenkt beim Öffnen nach unten. Anschlüsse, Baugruppen und Bedienelemente sind nun direkt zugänglich, ohne dass Gehäuseteile demontiert werden müssen. Bei grossen Geräten schwenkt der Frontrahmen nach oben und wird von Gasdruckfedern gehalten.


Schnittstellen für die industrielle Datenkommunikation

Die Grossanzeigen unterstützen die Datenschnittstellen für die industrielle Kommunikation: Feldbusse, Netzwerk-Topologien, serielle Ansteuerung, etc.

Funktionseingänge

Die Geräte besitzen SPS-kompatible Funktionseingänge. Sie ermöglichen unabhängig von den Signalen über die Datenschnittstelle die Aktivierung von Gerätefunktionen wie Blinken, Dunkelsteuerung und Reduzieren der LED-Helligkeit (Tag/Nacht-Umschaltung).

Textspeicher

Im internen Textspeicher lassen sich feste Texte mit einer Adresse hinterlegen. Beim Empfang einer Adresse erscheint der entsprechende Text in der Anzeige. Diese Betriebsart ist vorteilhaft, wenn immer wiederkehrende Texte dargestellt werden. Variable Informationen wie Messwerte, Stückzahlen oder Uhrzeit und Datum können in die Texte eingeblendet werden. Ein fester Text kann auch als Starttext beim Einschalten dienen, z. B. „Anlage störungsfrei“.
