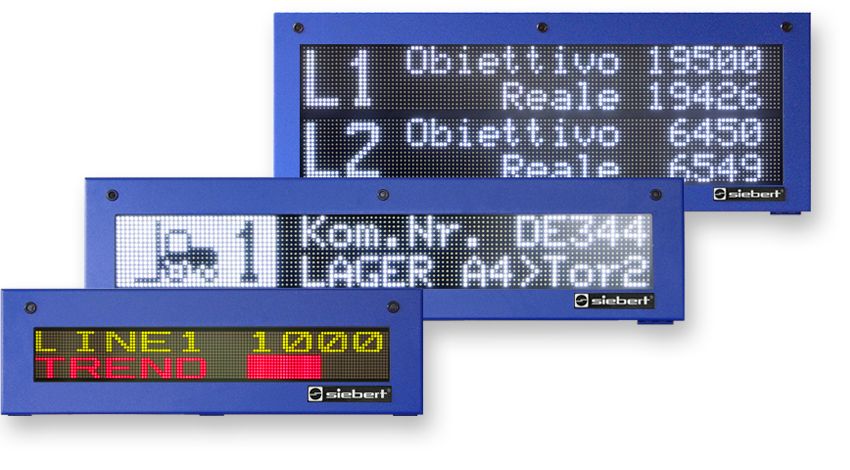

Serie SX502

Alphanumerische Grossanzeigen

Informationen über grosse Entfernungen darstellen, Visualisieren von Prozessen, Bedienerführung im Klartext – dies sind typische Applikationen für die Grossanzeigen der Serie SX502. Ein breites Typenspektrum mit Zeichenhöhen von 33 bis 120 mm steht zur Verfügung, von kompakten zweizeiligen Ausführungen bis hin zu grossflächigen Boards. Technische Perfektion und innovative Details sind Merkmale der Serie SX502.

SX502

Ein- oder zweiseitig ablesbar

Die Grossanzeigen werden mit einseitiger und zweiseitiger Anzeige angeboten. Die Versionen mit zweiseitiger Anzeige besitzen auf Vorder- und Rückseite eine LED-Matrix und stellen auf beiden Seiten die gleichen Informationen dar.



Menügeführte Parametrierung

Nach Öffnen des Gehäuses ist im Gerät die Menüanzeige sichtbar. Im Menü lassen sich Betriebsarten, Parameter und Gerätefunktionen definieren, ohne dass die Hauptanzeige sichtbar sein muss – ein Komfortmerkmal, insbesondere bei grossvolumigen Geräten oder exponierten Montageorten.


Einfache Montage und Inbetriebnahme

Der Frontrahmen ist mit Schnellverschlüssen arretiert und schwenkt beim Öffnen nach unten. Anschlüsse, Baugruppen und Bedienelemente sind nun direkt zugänglich, ohne dass Gehäuseteile demontiert werden müssen. Bei grossen Geräten schwenkt der Frontrahmen nach oben und wird von Gasdruckfedern gehalten.

Schnittstellen für die industrielle Datenkommunikation

Die Grossanzeigen unterstützen die Datenschnittstellen für die industrielle Kommunikation: Feldbusse, Netzwerk-Topologien, serielle Ansteuerung, etc.

Funktionseingänge

Die Geräte besitzen SPS-kompatible Funktionseingänge. Sie ermöglichen unabhängig von den Signalen über die Datenschnittstelle die Aktivierung von Gerätefunktionen wie Blinken, Dunkelsteuerung und Reduzieren der LED-Helligkeit (Tag/Nacht-Umschaltung).


Zeilenselektive Ansteuerung

In dieser Betriebsart können voneinander unabhängige Texte, beispielsweise aus verschiedenen Datenquellen, einzelnen Zeilen zugewiesen werden. Jede Zeile wird wie eine eigenständige Anzeige angesehen und selektiv angesteuert. Die Betriebsart ist vorteilhaft, wenn die Grossanzeige als zentrales Master-Board prozessübergreifende Informationen darstellt, die in verschiedenen Prozessbereichen generiert werden.


Textspeicher

Im internen Textspeicher lassen sich feste Texte mit einer Adresse hinterlegen. Beim Empfang einer Adresse erscheint der entsprechende Text in der Anzeige. Diese Betriebsart ist vorteilhaft, wenn immer wiederkehrende Texte dargestellt werden. Variable Informationen wie Messwerte, Stückzahlen oder Uhrzeit und Datum können in die Texte eingeblendet werden. Ein fester Text kann auch als Starttext beim Einschalten dienen, z. B. „Anlage störungsfrei“.

Zeichensätze und Zeichenhöhen

Zeichensätze mit verschiedenen Attributen sind in den Geräten installiert. Die Zeichenhöhe beträgt 7, 14 oder 16 Pixel. Das Pixelraster der LED-Matrix beträgt je nach Geräteversion 4,7 oder 7,6 mm.

Daraus resultieren folgende Zeichenhöhen:

Schriftart

Pixelraster 4,7 mm (SX502-xxx/03/xx-xxx/xx-xx)

Pixelraster 7,6 mm (SX502-xxx/05/xx-xxx/xx-xx)

Acala 7

33 mm

50 mm

Acala 14

66 mm

100 mm

Acala 16

75 mm

120 mm
