Serie SX502

Visualizadores alfanuméricos de gran tamaño

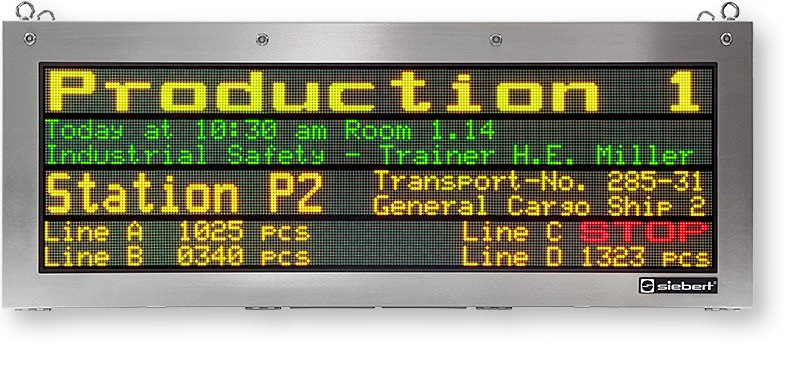

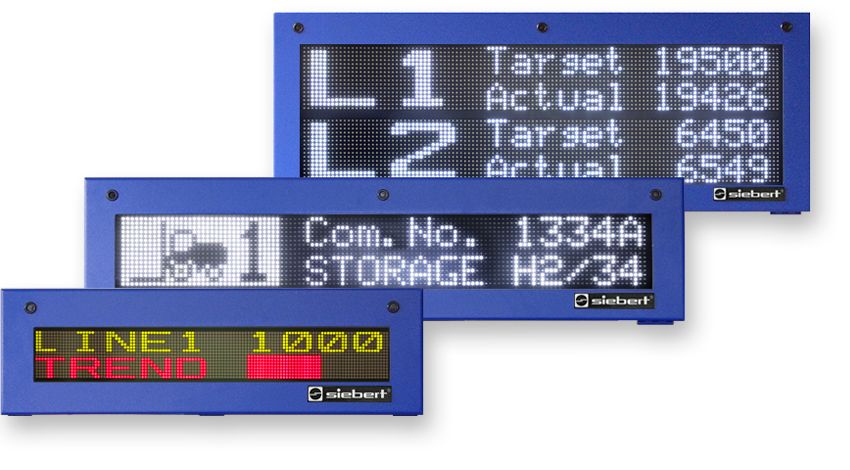

Presentación de la información en distancias largas, visualización de datos de proceso, guías para el operario en un lenguaje sencillo, son aplicaciones típicas de los visualizadores de gran tamaño de la serie SX502. Están disponibles un amplio rango de tipos con altura de caracter desde 33 mm hasta 120 mm. Desde las versiones compactas de dos líneas hasta los paneles de gran tamaño. La perfección técnica y los detalles innovadores son características de la serie SX502.

SX502

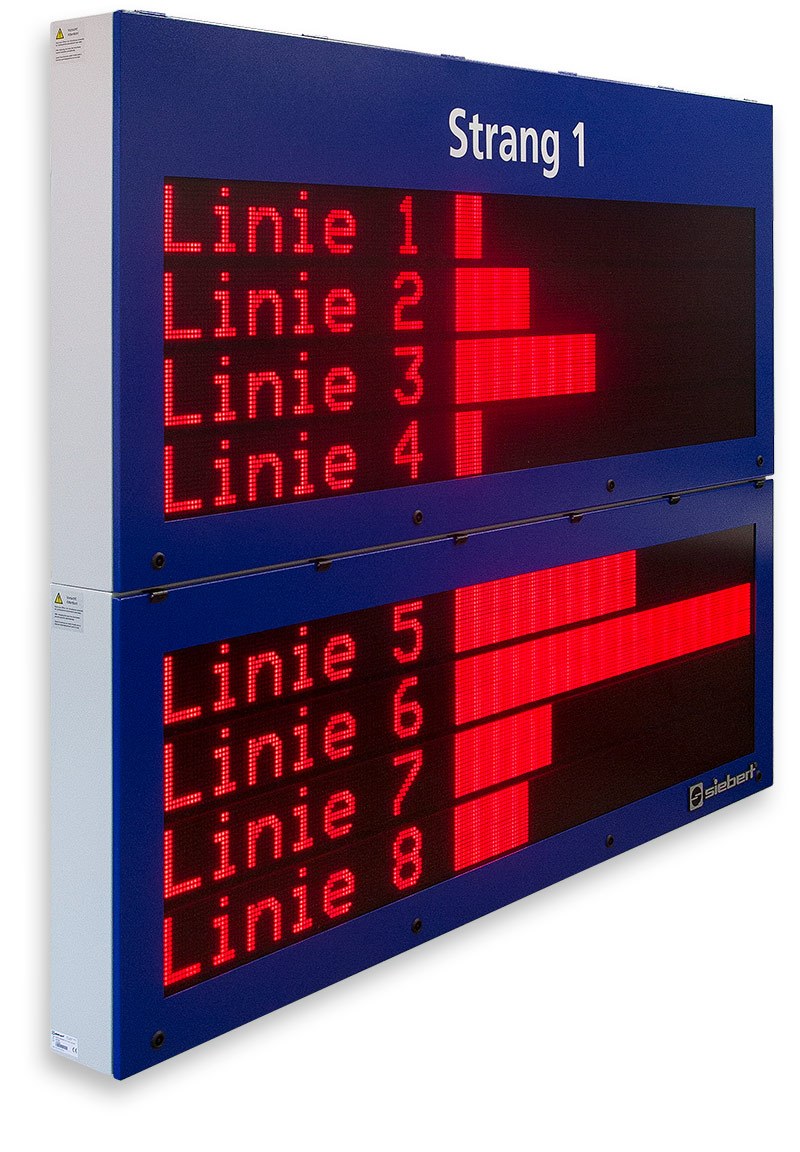

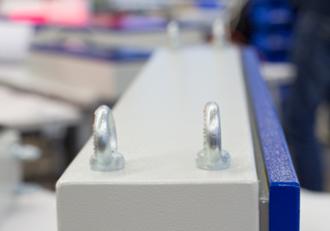

Legible a una o doble cara

Los visualizadores de gran tamaño ofrecen la opción de una o doble cara. Las versiones de doble cara tienen una matriz LED en el frontal y en la parte trasera y muestran la misma información em ambos lados.

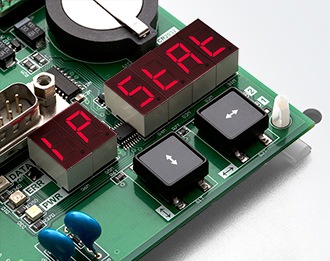

Parametrización guiada por menú

Tras la apertura de la carcasa, el menú del visualizador está visible dentro del dispositivo. Los modos de funcionamiento, los parámetros y las funciones del dispositivo se definen sin necesidad de que el visualizador principal esté visible – facilidad de funcionamiento especialmente con dispositivos de gran volumen o lugares de instalación abiertos.

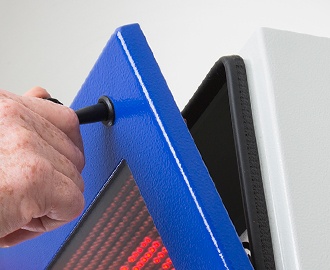

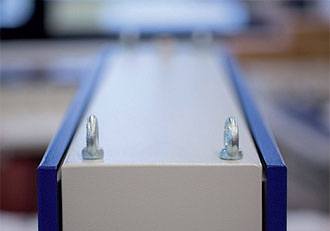

Fácil montaje e instalación

El marco frontal está cerrado con apertura de acción rápida. Cuando se abre la unidad, el marco frontal cuelga hacia abajo. Los conectores, módulos y controles están directamente sin desmontar partes del envolvente. Para grandes dispositivos, el marco frontal se gira hacia arriba y se sujeta mediante resortes neumáticos.

Interfaces para comunicación de datos industriales

Los visualizadores de gran tamaño admiten interfaces para comunicación industrial: bus de campo topología de red, control de serie, etc.

Entrada de funciones

Los dispositivos están equipados con funciones de entrada compatibles con PLC. Permiten la activación de funciones de dispositivos como el parpadeo, vacíado y reducción del brillo LED (modo día/noche) independientemente de las señales sobre el interfaz de datos.


Selección individual de línea

En este modo de funcionamiento, pueden asignarse a líneas individuales, varios textos independientes, uno del otro, por ejemplo, a partir de fuentes de datos diferentes. Cada línea se considera como una pantalla independiente y se controla selectivamente. Este modo de funcionamiento es ventajoso si el visualizador de gran tamaño como maestro, muestra información entre procesos generados desde diferentes áreas.


Memoria de texto

Los textos fijos se definen con una dirección en la memoria del texto interno. Tras la recepción de una dirección, el texto correspondiente aparece en pantalla. Este modo de funcionamiento es ventajoso si se visualizan los textos recurrentes. La información variable, como los actuales valores de medición, las cantidades o el tiempo y la fecha se puede mostrar en los textos. Un texto fijo también puede utilizarse como texto inicial en el encendido, por ejemplo, ”Sistema sin problemas“.

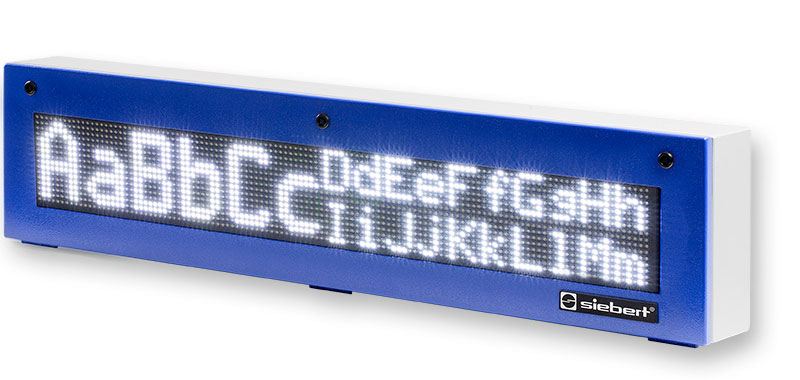

Configuración y altura de caracteres

La configuración de caracteres con diferentes atributos están instalados en los dispositivos. La altura de caracteres en 7, 14 o 16 pixels. La cuadrícula de píxeles de la matriz LED es (dependiendo de la versión) 4, 7 o 7,6 mm.

Los resultados en los siguientes caracteres de altura son:

Fuente

Cuadrícula de píxeles 4,7 mm (SX502-xxx/03/xx-xxx/xx-xx)

Cuadrícula de píxeles 7,6 mm (SX502-xxx/05/xx-xxx/xx-xx)

Acala 7

33 mm

50 mm

Acala 14

66 mm

100 mm

Acala 16

75 mm

120 mm
