Serie SX502

Alfanumerieke grootformaatdisplays

Informatie op grote afstand weergeven, processen visualiseren, operatorbegeleiding in gewone taal – dat zijn typische toepassingen van grootformaatdisplays in de serie SX502. Er is een breed typespectrum beschikbaar met karakterhoogtes van 33 tot 120 mm, van compacte tweecijferige uitvoeringen tot grootformaatborden. Technische perfectie en innovatieve details zijn kenmerken van de serie SX502.

SX502

Enkel- of dubbelzijdig leesbaar

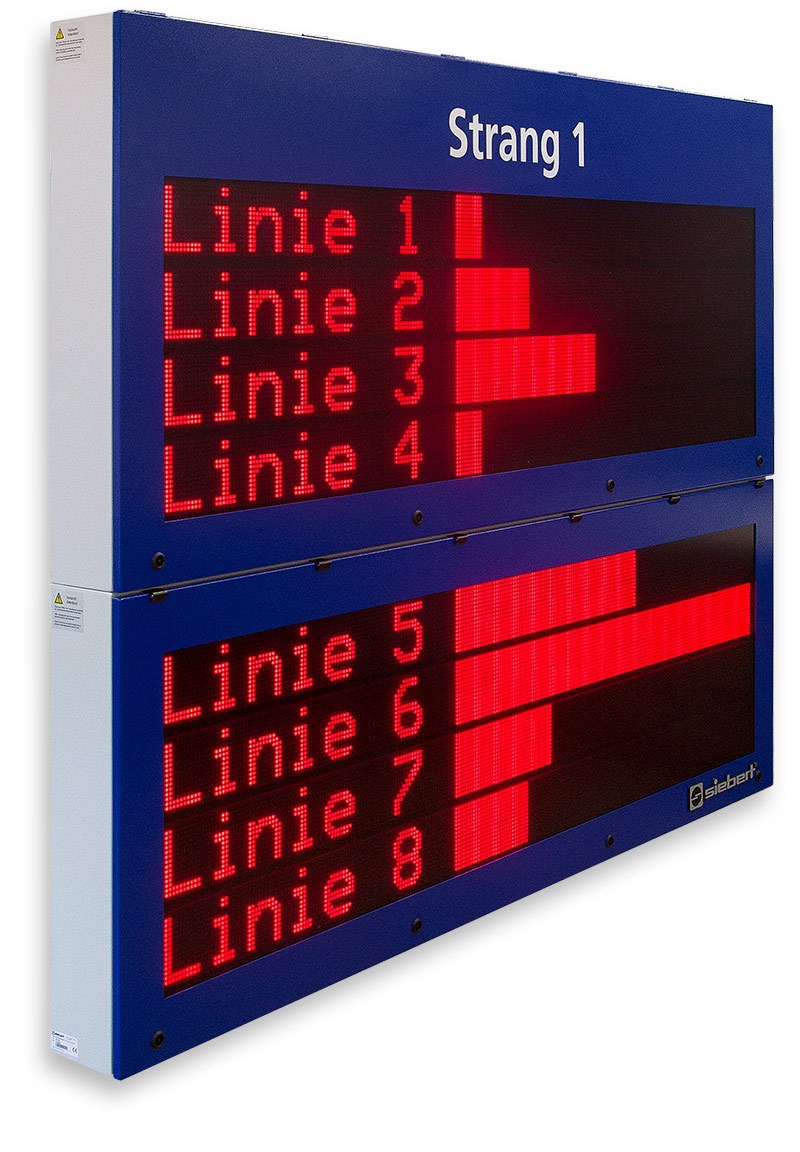

De grootformaatdisplays zijn leverbaar met enkelzijdige of dubbelzijdige displays. De versies met dubbelzijdige displays hebben aan de voor- en achterkant een LED-matrix en tonen aan beide kanten dezelfde informatie.



Menugestuurde parametrisering

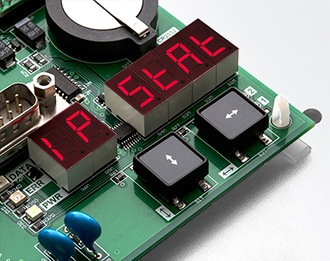

Na het openen van de behuizing van het display is het menudisplay zichtbaar. Via het menu kunnen de bedrijfsmodi, parameters en displayfuncties worden ingesteld, zonder dat het hoofddisplay zichtbaar hoeft te zijn – handig, vooral bij omvangrijke displays of op onbeschermde montagelocaties.


Eenvoudige montage en inbedrijfstelling

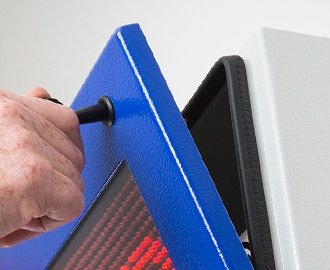

Het frame aan de voorkant is vergrendeld met snelsluitingen en draait bij het openen naar beneden. Connectoren, modules en bedieningselementen zijn vervolgens direct toegankelijk, zonder dat delen van de behuizing moeten worden gedemonteerd. Bij grote displays draait het frame aan de voorkant naar boven en wordt het tegengehouden door gasveren.

Interfaces voor industriële datacommunicatie

De grootformaatdisplays ondersteunen de data-interfaces voor industriële communicatie: veldbussen, netwerktopologieën, seriële aansturing, etc.

Functie-ingangen

De apparaten hebben PLC-compatibele functie-ingangen. Deze maken het mogelijk om, onafhankelijk van de signalen, via de data-interface de functies van het display te activeren, zoals knipperen, onderdrukken van de weergave, verminderen van de LED-helderheid (dag/nacht-omschakeling).


Regelspecifieke aansturing

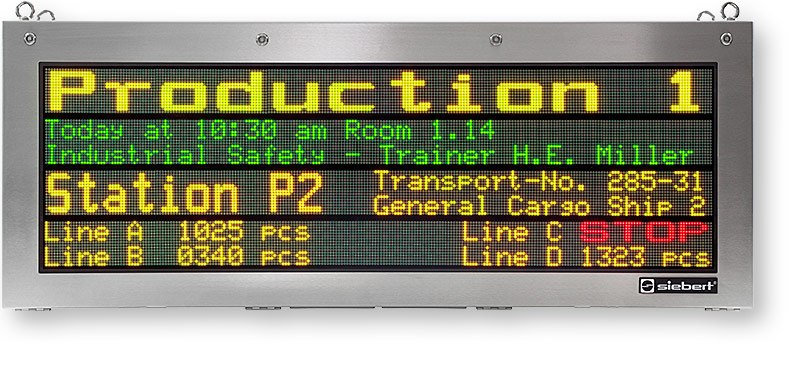

In deze bedrijfsmodus kunnen teksten die onafhankelijk zijn van elkaar, bijvoorbeeld uit verschillende gegevensbronnen, worden toegekend aan specifieke regels. Elke regel wordt beschouwd als een op zichzelf staand display en wordt selectief aangestuurd. Deze bedrijfsmodus is praktisch indien het grootformaatdisplay als centraal masterboard procesoverkoepelende informatie weergeeft, die wordt gegenereerd in verschillende procesgebieden.


Tekstgeheugen

In het interne tekstgeheugen kunnen vaste teksten met een adres worden opgeslagen. Als er een adres wordt ontvangen, verschijnt de bijbehorende tekst op het display. Deze bedrijfsmodus is praktisch als steeds terugkerende teksten worden weergegeven. Variabele informatie zoals meetwaarden, aantallen of tijd en datum kunnen in de teksten worden opgenomen. Een vaste tekst kan ook worden gebruikt als starttekst bij het inschakelen, bijv. “Systeem storingsvrij”.

Tekensets en karakterhoogtes

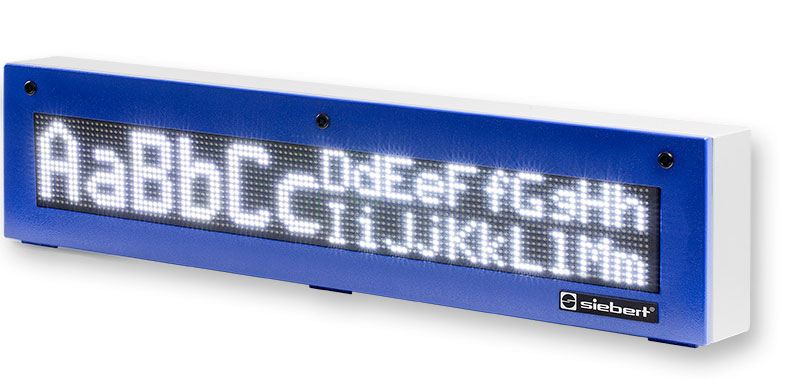

Tekensets met verschillende eigenschappen zijn in het display geïnstalleerd. De karakterhoogte is 7, 14 of 16 pixels. Afhankelijk van de displayversie is het pixelraster van de LED-matrix 4,7 of 7,6 mm. Dit resulteert in de volgende karakterhoogtes:

Lettertype

Pixelraster 4,7 mm (SX502-xxx/03/xx-xxx/xx-xx)

Pixelraster 7,6 mm (SX502-xxx/05/xx-xxx/xx-xx)

Acala 7

33 mm

50 mm

Acala 14

66 mm

100 mm

Acala 16

75 mm

120 mm
