Serie SX602

Alfanumerieke grootformaatdisplays

De serie SX602 biedt éénregelige, alfanumerieke grootformaatdisplays. Met een karakterhoogte tot 250 mm zijn ze geschikt voor grote leesafstanden. De LED-matrix kan als lichtkrant worden gebruikt, waardoor langere teksten ook door displays met een kleiner aantal tekens kunnen worden weergegeven.

Eye symbol indicating reading distance

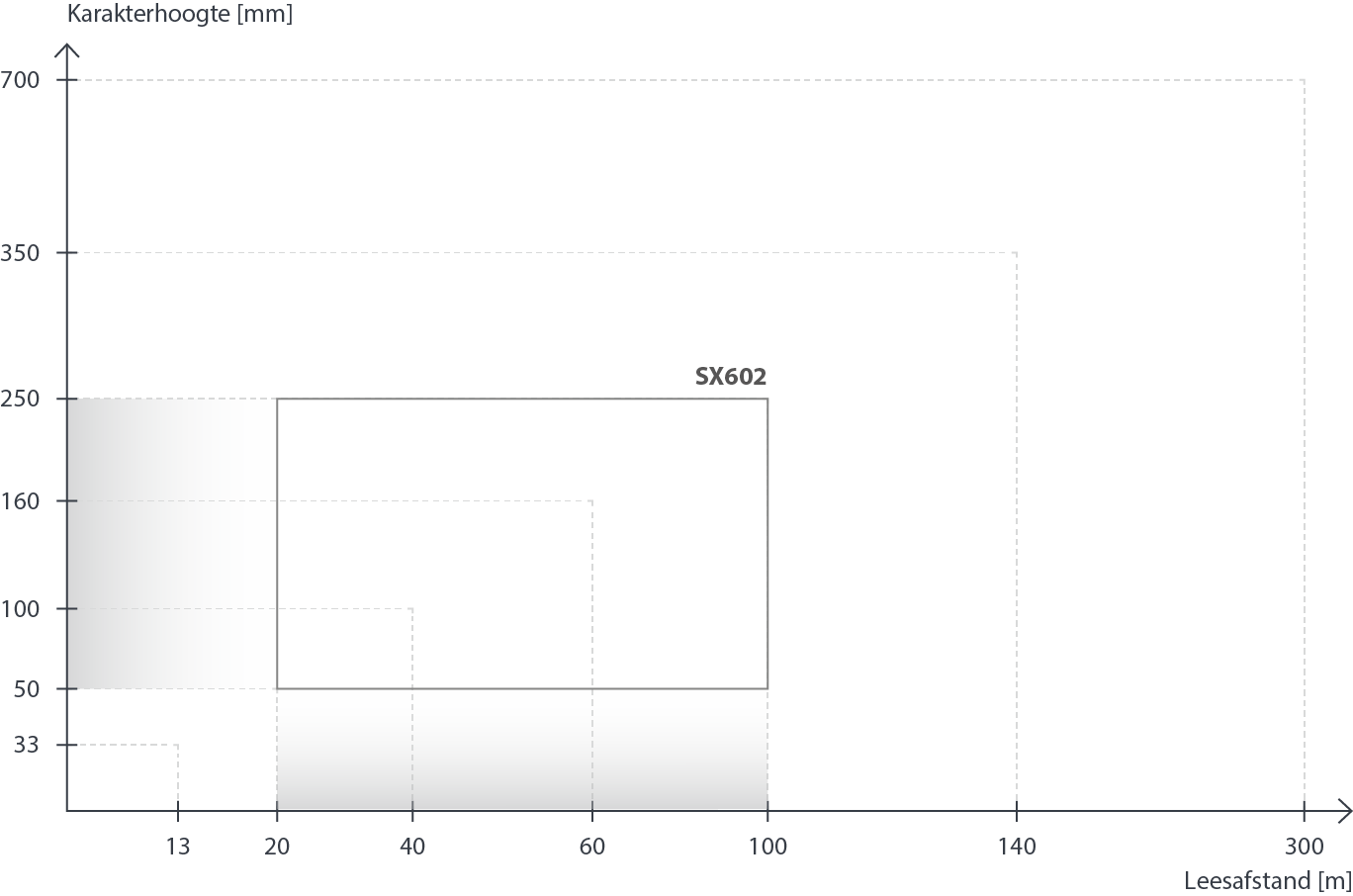

Leesafstand




Als richtlijn voor de maximale leesafstand geldt bij goede condities:
karakterhoogte [mm] x 0,4 = leesafstand [m].


Een karakterhoogte van 100 mm komt bijvoorbeeld neer op een maximale leesafstand van 40 m. De karakterhoogte moet niet te klein worden gekozen, vooral niet bij buitengebruik waar de karakterhoogte gevoelsmatig kleiner lijkt.


Standaarddisplays

50 mm Karakterhoogte

Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B


20 Tekens1

SX602-20/05/0x100/0A-xx

SX602-20/05/0x-200/3A-xx

1040 x 250 mm


40 Tekens1

SX602-40/05/0x-100/0A-xx

SX602-40/05/0x-200/3A-xx

1960 x 250 mm

160 mm Karakterhoogte

Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B


4 Tekens1

SX602-04/16/0x-100/0A-xx

SX602-04/16/0x-200/3A-xx

670 x 300 mm


6 Tekens1

SX602-06/16/0x-100/0A-xx

SX602-06/16/0x-200/3A-xx

960 x 300 mm


8 Tekens1

SX602-08/16/0x-100/0A-xx

SX602-08/16/0x-200/3A-xx

1240 x 300 mm

160 mm Karakterhoogte

Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B


10 Tekens1

SX602-10/16/0x-100/0A-xx

SX602-10/16/0x-200/3A-xx

1520 x 300 mm


12 Tekens1

SX602-12/16/0x-100/0A-xx

SX602-12/16/0x-200/3A-xx

1810 x 300 mm

250 mm Karakterhoogte

Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B


4 Tekens1

SX602-04/25/0x-100/0A-xx

SX602-04/25/0x-200/3A-xx

1030 x 400 mm


6 Tekens1

SX602-06/25/0x-100/0A-xx

SX602-06/25/0x-200/3A-xx

1500 x 400 mm


8 Tekens1

SX602-08/25/0x-100/0A-xx

SX602-08/25/0x-200/3A-xx

1960 x 400 mm

1 Geldt voor de tekenset Acala 7


Subheader Icon Technical data interfaces

Data-interfaces

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

BCD/binaire

SX602-xxx/xx/xx-xxx/xx-YE

SX602-xxx/xx/xx-xxx/xx-E0

SX602-xxx/xx/xx-xxx/xx-YP

SX602-xxx/xx/xx-xxx/xx-K0

SX602-xxx/xx/xx-xxx/xx-M0

SX602-xxx/xx/xx-xxx/xx-YT

SX602-xxx/xx/xx-xxx/xx-YD

SX602-xxx/xx/xx-xxx/xx-CJ

SX602-xxx/xx/xx-xxx/xx-S0

SX602-xxx/xx/xx-xxx/xx-P0

Subheader Icon Technical data LED Colors

LED-kleur

Wit

Rood

Groen1

Geel1

SX602-xx/xx/xW-xxx/xx-xx

SX602-xx/xx/xR-xxx/xx-xx

SX602-xx/xx/xG-xxx/xx-xx

SX602-xx/xx/xY-xxx/xx-xx


1 Alleen in combinatie met LEDs voor buitengebruik

Subheader Icon Technical data Options

Opties

LED voor buitenopstelling

SX602-xxx/xx/2x-xxx/xx-xx

Behuizing, dubbel gelakt

SX602-xxx/xx/xx-x1x/xx-xx

Behuizing plaatstaal, RVS 304 gelakt

SX602-xxx/xx/xx-x2x/xx-xx

Behuizing plaatstaal, RVS 304 geborsteld

SX602-xxx/xx/xx-x3x/xx-xx

Behuizing plaatstaal, RVS 316 geborsteld

SX602-xxx/xx/xx-x5x/xx-xx

Beschermingsgraad IP65

SX602-xxx/xx/xx-xx1/xx-xx

Beschermingsgraad IP54 met climatisering

SX602-xxx/xx/xx-xx2/xx-xx

Beschermingsgraad IP54 met climatisering en verwarming

SX602-xxx/xx/xx-xx4/xx-xx

Beschermende regenkap

SX602-xxx/xx/xx-xxx/xx-xx-1011

Subheader Icon Technical data

Technische gegevens

Bedrijfsspanning

230 V AC ±15 %, 50 Hz, optioneel 24 V DC ±15 % of 115 V AC ±15 %, 60 Hz

Behuizing

Plaatstaal, optioneel rvs,
Laklaag RAL 5002 ultramarijnblauw / RAL 7035 lichtgrijs

Beschermingsgraad

IP54, optioneel IP65

Uitgebreide technische gegevens zijn te vinden in de bedieningshandleidingen.
