Serie S302 Profinet

Numerische Grossanzeigen

Mit technischer Perfektion und innovativen Details setzt die Serie S302 einen Standard für professionelle Grossanzeigen. Das umfangreiche Typenspektrum umfasst Geräte mit bis zu acht Digits, Zeichenhöhen von 57 bis 250 mm und allen gängigen Datenschnittstellen.

Eye symbol indicating reading distance

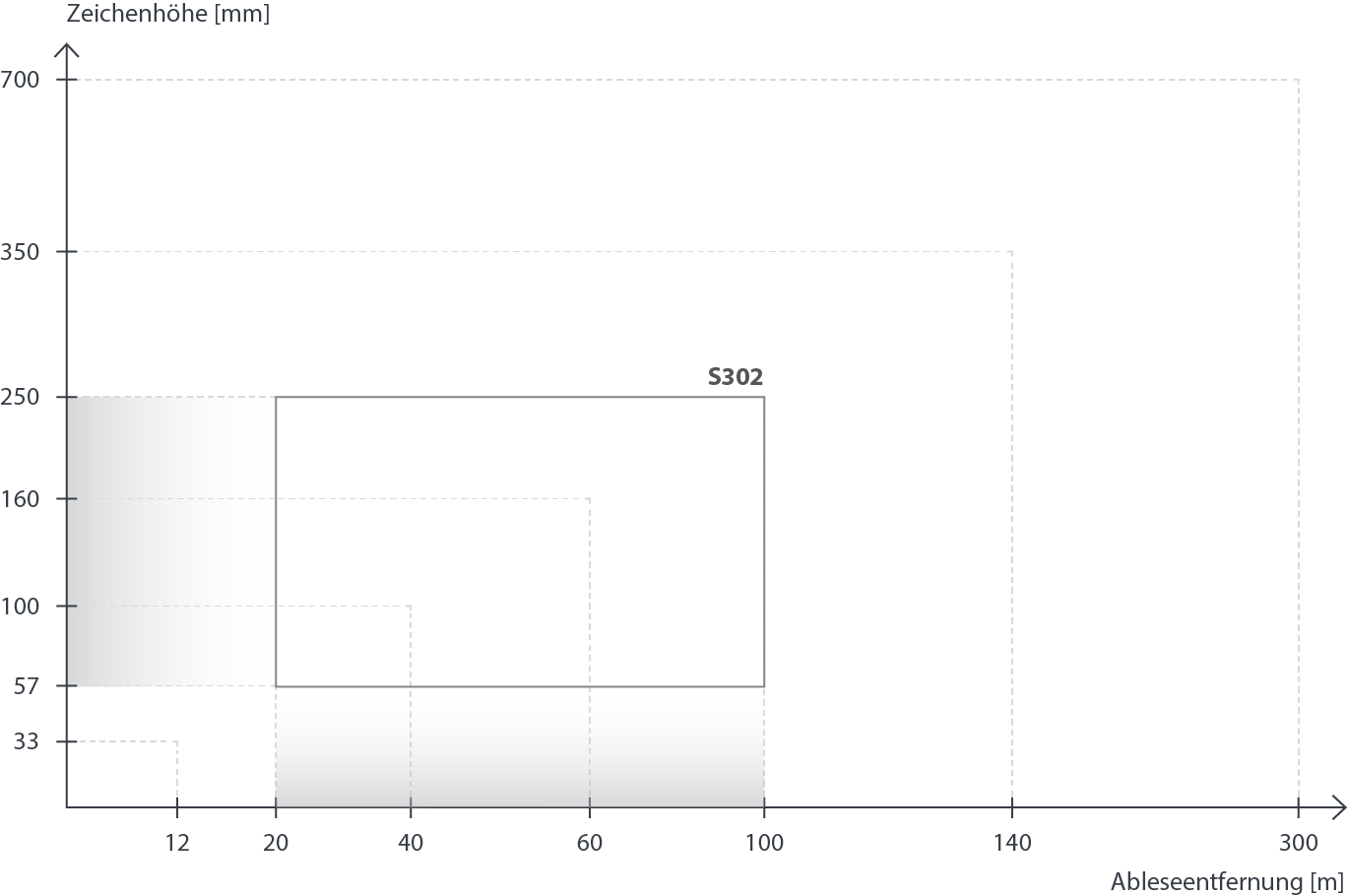

Ableseentfernung




Als Richtwert für die maximale Ableseentfernung gilt unter guten Bedingungen:
Zeichenhöhe [mm] x 0,4 = Ableseentfernung [m]


Beispielsweise ergibt eine Zeichenhöhe von 100 mm eine Ableseentfernung bis zu 40 m. Die Zeichenhöhe sollte nicht zu klein gewählt werden, insbesondere im Aussenbereich, wo sie subjektiv kleiner empfunden wird.


Standardgeräte



Zeichenhöhe

57 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B


1 Digit

-

-

-


2 Digits

S302-02/06/0x-100/0A-N0

S302-02/06/0x-200/3A-N0

300 x 185 mm


3 Digits

S302-03/06/0x-100/0A-N0

S302-03/06/0x-200/3A-N0

300 x 185 mm


4 Digits

S302-04/06/0x-100/0A-N0

S302-04/06/0x-200/3A-N0

300 x 185 mm

100 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B

S302-01/10/0x-100/0A-N0

S302-01/10/0x-200/3A-N0

330 x 245 mm

S302-02/10/0x-100/0A-N0

S302-02/10/0x-200/3A-N0

330 x 245 mm

S302-03/10/0x-100/0A-N0

S302-03/10/0x-200/3A-N0

480 x 245 mm

S302-04/10/0x-100/0A-N0

S302-04/10/0x-200/3A-N0

480 x 245 mm

160 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B

S302-01/16/0x-100/0A-N0

S302-01/16/0x-200/3A-N0

390 x 300 mm

S302-02/16/0x-100/0A-N0

S302-02/16/0x-200/3A-N0

390 x 300 mm

S302-03/16/0x-100/0A-N0

S302-03/16/0x-200/3A-N0

670 x 300 mm

S302-04/16/0x-100/0A-N0

S302-04/16/0x-200/3A-N0

670 x 300 mm

250 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B

S302-01/25/0x-100/0A-N0

S302-01/25/0x-200/3A-N0

570 x 400 mm

S302-02/25/0x-100/0A-N0

S302-02/25/0x-200/3A-N0

570 x 400 mm

S302-03/25/0x-100/0A-N0

S302-03/25/0x-200/3A-N0

1030 x 400 mm

S302-04/25/0x-100/0A-N0

S302-04/25/0x-200/3A-N0

1030 x 400 mm




Zeichenhöhe

57 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B


5 Digits

S302-05/06/0x-100/0A-N0

S302-05/06/0x-200/3A-N0

400 x 185 mm


6 Digits

S302-06/06/0x-100/0A-N0

S302-06/06/0x-200/3A-N0

400 x 185 mm


7 Digits

S302-07/06/0x-100/0A-N0

S302-07/06/0x-200/3A-N0

510 x 185 mm


8 Digits

S302-08/06/0x-100/0A-N0

S302-08/06/0x-200/3A-N0

510 x 185 mm

100 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B

S302-05/10/0x-100/0A-N0

S302-05/10/0x-200/3A-N0

680 x 245 mm

S302-06/10/0x-100/0A-N0

S302-06/10/0x-200/3A-N0

680 x 245 mm

S302-07/10/0x-100/0A-N0

S302-07/10/0x-200/3A-N0

870 x 245 mm

S302-08/10/0x-100/0A-N0

S302-08/10/0x-200/3A-N0

870 x 245 mm

160 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B

S302-05/16/0x-100/0A-N0

S302-05/16/0x-200/3A-N0

960 x 300 mm

S302-06/16/0x-100/0A-N0

S302-06/16/0x-200/3A-N0

960 x 300 mm

S302-07/16/0x-100/0A-N0

S302-07/16/0x-200/3A-N0

1100 x 300 mm

-

-

-

250 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B

S302-05/25/0x-100/0A-N0

S302-05/25/0x-200/3A-N0

1500 x 400 mm

S302-06/25/0x-100/0A-N0

S302-06/25/0x-200/3A-N0

1500 x 400 mm

S302-07/25/0x-100/0A-N0

S302-07/25/0x-200/3A-N0

1730 x 400 mm

-

-

-



img img

Standardgeräte mit Dimensionszeichen



Zeichenhöhe

57 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B


1 Digit + Dimension1

-

-

-


2 Digits + Dimension1

S302-F2/06/0x-100/0A-N0

S302-F2/06/0x-200/3A-N0

300 x 185 mm


3 Digits + Dimension1

S302-F3/06/0x-100/0A-N0

S302-F3/06/0x-200/3A-N0

300 x 185 mm


4 Digits + Dimension1

S302-F4/06/0x-100/0A-N0

S302-F4/06/0x-200/3A-N0

400 x 185 mm

100 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B

S302-F1/10/0x-100/0A-N0

S302-F1/10/0x-200/3A-N0

330 x 245 mm

S302-F2/10/0x-100/0A-N0

S302-F2/10/0x-200/3A-N0

480 x 245 mm

S302-F3/10/0x-100/0A-N0

S302-F3/10/0x-200/3A-N0

480 x 245 mm

S302-F4/10/0x-100/0A-N0

S302-F4/10/0x-200/3A-N0

680 x 245 mm

160 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B

S302-F1/16/0x-100/0A-N0

S302-F1/16/0x-200/3A-N0

390 x 300 mm

S302-F2/16/0x-100/0A-N0

S302-F2/16/0x-200/3A-N0

670 x 300 mm

S302-F3/16/0x-100/0A-N0

S302-F3/16/0x-200/3A-N0

670 x 300 mm

S302-F4/16/0x-100/0A-N0

S302-F4/16/0x-200/3A-N0

960 x 300 mm

250 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B

S302-F1/25/0x-100/0A-N0

S302-F1/25/0x-200/3A-N0

570 x 400 mm

S302-F2/25/0x-100/0A-N0

S302-F2/25/0x-200/3A-N0

1030 x 400 mm

S302-F3/25/0x-100/0A-N0

S302-F3/25/0x-200/3A-N0

1030 x 400 mm

S302-F4/25/0x-100/0A-N0

S302-F4/25/0x-200/3A-N0

1500 x 400 mm




Zeichenhöhe

57 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B


5 Digit + Dimension1

S302-F5/06/0x-100/0A-N0

S302-F5/06/0x-200/3A-N0

400 x 185 mm


6 Digits + Dimension1

S302-F6/06/0x-100/0A-N0

S302-F6/06/0x-200/3A-N0

510 x 185 mm


7 Digits + Dimension1

S302-F5/07/0x-100/0A-N0

S302-F5/07/0x-200/3A-N0

510 x 185 mm

100 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B

S302-F5/10/0x-100/0A-N0

S302-F5/10/0x-200/3A-N0

680 x 245 mm

S302-F6/10/0x-100/0A-N0

S302-F6/10/0x-200/3A-N0

870 x 245 mm

S302-F7/10/0x-100/0A-N0

S302-F7/10/0x-200/3A-N0

870 x 245 mm

160 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B

S302-F5/16/0x-100/0A-N0

S302-F5/16/0x-200/3A-N0

960 x 300 mm

S302-F6/16/0x-100/0A-N0

S302-F6/16/0x-200/3A-N0

1100 x 300 mm

-

-

-

250 mm Einseitige Anzeige

  Zweiseitige Anzeige

  Abmessungen A x B

S302-F5/25/0x-100/0A-N0

S302-F5/25/0x-200/3A-N0

1500 x 400 mm

S302-F6/25/0x-100/0A-N0

S302-F6/25/0x-200/3A-N0

1730 x 400 mm

-

-

-

1 Dimensionszeichen siehe Tabelle unten



LED-Farben

Weiss

Rot

Rot/grün/orange1

Grün

Gelb

S302-xx/xx/xW-xxx/xx-xx

S302-xx/xx/xR-xxx/xx-xx

S302-xx/xx/xM-xxx/xx-xx

S302-xx/xx/xG-xxx/xx-xx

S302-xx/xx/xY-xxx/xx-xx


1 nur in Verbindung mit Zeichenhöhe 57 und 100 mm für Innenanwendung

Subheader Icon Technical data Options

Optionen

LED für Aussenwendung

S302-xxx/xx/2x-xxx/xx-xx

Gehäuse mit 2-Schicht-Lackierung

S302-xxx/xx/xx-x1x/xx-xx

Gehäuse in Edelstahl V2A, lackiert

S302-xxx/xx/xx-x2x/xx-xx

Gehäuse in Edelstahl V2A, gebürstet

S302-xxx/xx/xx-x3x/xx-xx

Gehäuse in Edelstahl V4A, gebürstet

S302-xxx/xx/xx-x5x/xx-xx

Schutzart IP65

S302-xxx/xx/xx-xx1/xx-xx

Schutzart IP54 mit Klimaausgleichselementen

S302-xxx/xx/xx-xx2/xx-xx

Schutzart IP54 mit Klimaausgleichselementen und Heizung

S302-xxx/xx/xx-xx4/xx-xx

Wetterschutzhaube

S302-xxx/xx/xx-xxx/xx-xx-1011

Stromversorgung 24 V DC

S302-xxx/xx/xx-xxx/xB-xx

Subheader Icon Technical data

Technische Daten

Betriebsspannung

230 V AC ±15 %, 50 Hz, optional 24 V DC ±15 % oder 115 V AC ±15 %, 60 Hz

Gehäuse

Stahlblech, optional Edelstahl, Lackierung RAL 5002 ultramarinblau / RAL 7035 lichtgrau

Schutzart

IP54, optional IP65

Ausführliche technische Daten sind den Bedienungsanleitungen zu entnehmen.
