Serie S302 Profinet

Visualizadores numéricos de gran tamaño para Profinet

Con perfección e innovadores detalles técnicos, la serie S302 establece un estándar para los visualizadores profesionales de gran tamaño. La amplia gama de tipos abarca dispositivos con hasta 8 dígitos, altura de caracteres de 57 a 250 mm.

Eye symbol indicating reading distance

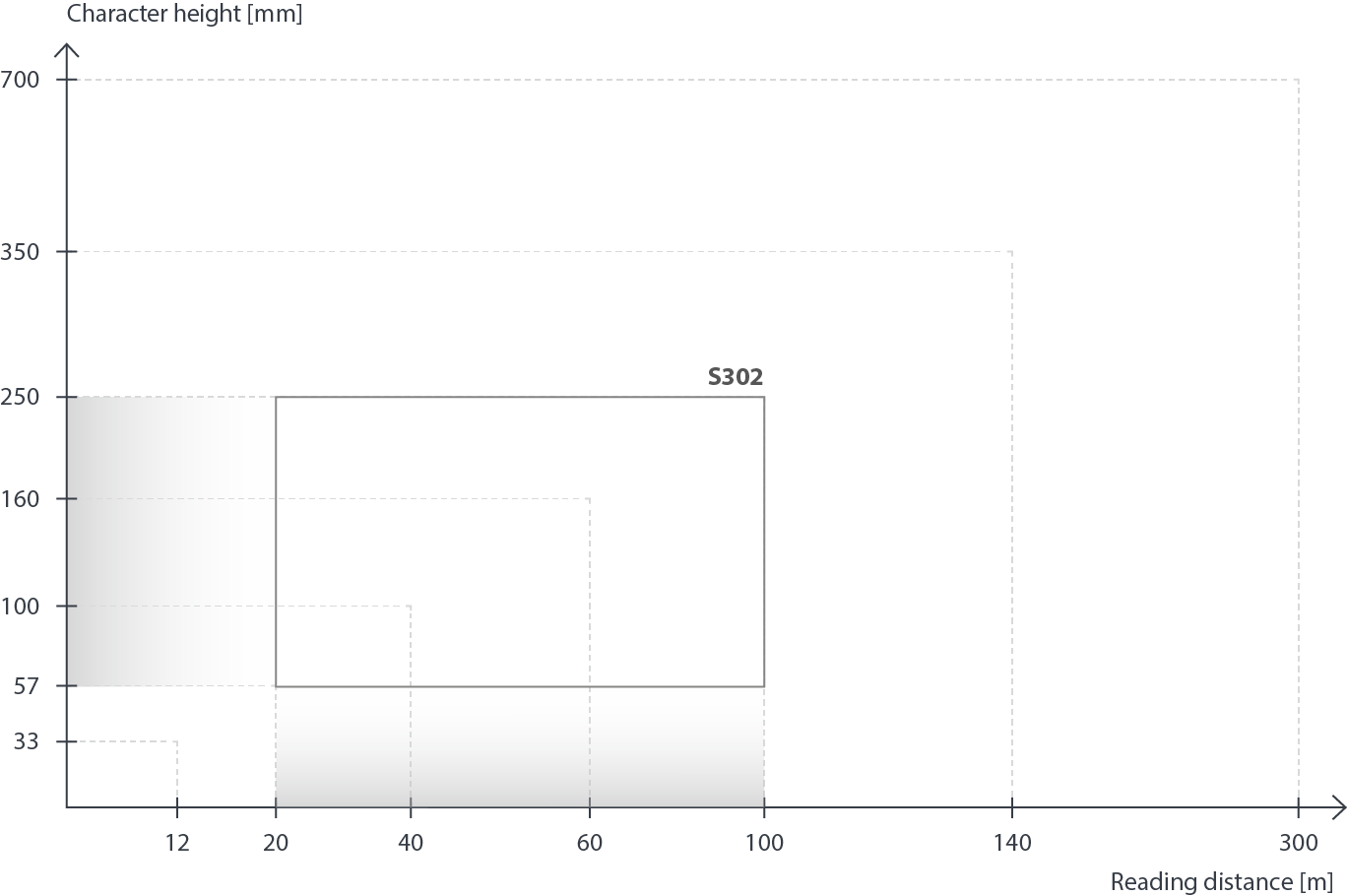

Distancia de lectura




Como guía para la lectura máxima en buenas condiciones:
Altura de caracteres [mm] x 0,4 = lectura de distancia [m].


Por ejemplo, una altura de caracter de 100 mm de resultado en una distancia de lectura de hasta 40 m. La altura de caracter no debe elegirse demasiado pequeña, especialmente al aire libre, donde el tamaño parece subjetivamente más pequeño.


Unidades estándar



Altura caracter

57 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B


1 Digit

-

-

-


2 Digits

S302-02/06/0x-100/0A-N0

S302-02/06/0x-200/3A-N0

300 x 185 mm


3 Digits

S302-03/06/0x-100/0A-N0

S302-03/06/0x-200/3A-N0

300 x 185 mm


4 Digits

S302-04/06/0x-100/0A-N0

S302-04/06/0x-200/3A-N0

300 x 185 mm

100 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B

S302-01/10/0x-100/0A-N0

S302-01/10/0x-200/3A-N0

330 x 245 mm

S302-02/10/0x-100/0A-N0

S302-02/10/0x-200/3A-N0

330 x 245 mm

S302-03/10/0x-100/0A-N0

S302-03/10/0x-200/3A-N0

480 x 245 mm

S302-04/10/0x-100/0A-N0

S302-04/10/0x-200/3A-N0

480 x 245 mm

160 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B

S302-01/16/0x-100/0A-N0

S302-01/16/0x-200/3A-N0

390 x 300 mm

S302-02/16/0x-100/0A-N0

S302-02/16/0x-200/3A-N0

390 x 300 mm

S302-03/16/0x-100/0A-N0

S302-03/16/0x-200/3A-N0

670 x 300 mm

S302-04/16/0x-100/0A-N0

S302-04/16/0x-200/3A-N0

670 x 300 mm

250 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B

S302-01/25/0x-100/0A-N0

S302-01/25/0x-200/3A-N0

570 x 400 mm

S302-02/25/0x-100/0A-N0

S302-02/25/0x-200/3A-N0

570 x 400 mm

S302-03/25/0x-100/0A-N0

S302-03/25/0x-200/3A-N0

1030 x 400 mm

S302-04/25/0x-100/0A-N0

S302-04/25/0x-200/3A-N0

1030 x 400 mm




Altura caracter

57 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B


5 Digits

S302-05/06/0x-100/0A-N0

S302-05/06/0x-200/3A-N0

400 x 185 mm


6 Digits

S302-06/06/0x-100/0A-N0

S302-06/06/0x-200/3A-N0

400 x 185 mm


7 Digits

S302-07/06/0x-100/0A-N0

S302-07/06/0x-200/3A-N0

510 x 185 mm


8 Digits

S302-08/06/0x-100/0A-N0

S302-08/06/0x-200/3A-N0

510 x 185 mm

100 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B

S302-05/10/0x-100/0A-N0

S302-05/10/0x-200/3A-N0

680 x 245 mm

S302-06/10/0x-100/0A-N0

S302-06/10/0x-200/3A-N0

680 x 245 mm

S302-07/10/0x-100/0A-N0

S302-07/10/0x-200/3A-N0

870 x 245 mm

S302-08/10/0x-100/0A-N0

S302-08/10/0x-200/3A-N0

870 x 245 mm

160 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B

S302-05/16/0x-100/0A-N0

S302-05/16/0x-200/3A-N0

960 x 300 mm

S302-06/16/0x-100/0A-N0

S302-06/16/0x-200/3A-N0

960 x 300 mm

S302-07/16/0x-100/0A-N0

S302-07/16/0x-200/3A-N0

1100 x 300 mm

-

-

-

250 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B

S302-05/25/0x-100/0A-N0

S302-05/25/0x-200/3A-N0

1500 x 400 mm

S302-06/25/0x-100/0A-N0

S302-06/25/0x-200/3A-N0

1500 x 400 mm

S302-07/25/0x-100/0A-N0

S302-07/25/0x-200/3A-N0

1730 x 400 mm

-

-

-



img img

Unidades estándar con símbolos de dimensión



Altura caracter

57 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B


1 Digit + dimensión1

-

-

-


2 Digits + dimensión1

S302-F2/06/0x-100/0A-N0

S302-F2/06/0x-200/3A-N0

300 x 185 mm


3 Digits + dimensión1

S302-F3/06/0x-100/0A-N0

S302-F3/06/0x-200/3A-N0

300 x 185 mm


4 Digits + dimensión1

S302-F4/06/0x-100/0A-N0

S302-F4/06/0x-200/3A-N0

400 x 185 mm

100 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B

S302-F1/10/0x-100/0A-N0

S302-F1/10/0x-200/3A-N0

330 x 245 mm

S302-F2/10/0x-100/0A-N0

S302-F2/10/0x-200/3A-N0

480 x 245 mm

S302-F3/10/0x-100/0A-N0

S302-F3/10/0x-200/3A-N0

480 x 245 mm

S302-F4/10/0x-100/0A-N0

S302-F4/10/0x-200/3A-N0

680 x 245 mm

160 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B

S302-F1/16/0x-100/0A-N0

S302-F1/16/0x-200/3A-N0

390 x 300 mm

S302-F2/16/0x-100/0A-N0

S302-F2/16/0x-200/3A-N0

670 x 300 mm

S302-F3/16/0x-100/0A-N0

S302-F3/16/0x-200/3A-N0

670 x 300 mm

S302-F4/16/0x-100/0A-N0

S302-F4/16/0x-200/3A-N0

960 x 300 mm

250 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B

S302-F1/25/0x-100/0A-N0

S302-F1/25/0x-200/3A-N0

570 x 400 mm

S302-F2/25/0x-100/0A-N0

S302-F2/25/0x-200/3A-N0

1030 x 400 mm

S302-F3/25/0x-100/0A-N0

S302-F3/25/0x-200/3A-N0

1030 x 400 mm

S302-F4/25/0x-100/0A-N0

S302-F4/25/0x-200/3A-N0

1500 x 400 mm




Altura caracter

57 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B


5 Digit + dimensión1

S302-F5/06/0x-100/0A-N0

S302-F5/06/0x-200/3A-N0

400 x 185 mm


6 Digits + dimensión1

S302-F6/06/0x-100/0A-N0

S302-F6/06/0x-200/3A-N0

510 x 185 mm


7 Digits + dimensión1

S302-F5/07/0x-100/0A-N0

S302-F5/07/0x-200/3A-N0

510 x 185 mm

100 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B

S302-F5/10/0x-100/0A-N0

S302-F5/10/0x-200/3A-N0

680 x 245 mm

S302-F6/10/0x-100/0A-N0

S302-F6/10/0x-200/3A-N0

870 x 245 mm

S302-F7/10/0x-100/0A-N0

S302-F7/10/0x-200/3A-N0

870 x 245 mm

160 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B

S302-F5/16/0x-100/0A-N0

S302-F5/16/0x-200/3A-N0

960 x 300 mm

S302-F6/16/0x-100/0A-N0

S302-F6/16/0x-200/3A-N0

1100 x 300 mm

-

-

-

250 mm Visualizador una cara

  Visual. doble cara

  Medidas A x B

S302-F5/25/0x-100/0A-N0

S302-F5/25/0x-200/3A-N0

1500 x 400 mm

S302-F6/25/0x-100/0A-N0

S302-F6/25/0x-200/3A-N0

1730 x 400 mm

-

-

-

1 Símbolos de dimensión ver tabla inferior



Color LED

Blanco

Rojo

Rojo/verde/amarillo1

Verde

Amarillo

S302-xx/xx/xW-xxx/xx-xx

S302-xx/xx/xR-xxx/xx-xx

S302-xx/xx/xM-xxx/xx-xx

S302-xx/xx/xG-xxx/xx-xx

S302-xx/xx/xY-xxx/xx-xx


1 Sólo en conexión con altura de caracteres 57 y 100 mm para uso interior

Subheader Icon Technical data Options

Opciones

LED para uso en exterior

S302-xxx/xx/2x-xxx/xx-xx

Envolvente con dos capas de recubrimiento

S302-xxx/xx/xx-x1x/xx-xx

Envolvente V2A (acero inoxidable), barnizado

S302-xxx/xx/xx-x2x/xx-xx

Envolvente V2A (acero inoxidable), cepillado

S302-xxx/xx/xx-x3x/xx-xx

Envolvente V4A (acero inoxidable), cepillado

S302-xxx/xx/xx-x5x/xx-xx

Grado de protección IP65

S302-xxx/xx/xx-xx1/xx-xx

Grado de protección IP54 con control climático

S302-xxx/xx/xx-xx2/xx-xx

Grado de protección IP54 con control climático y calentador

S302-xxx/xx/xx-xx4/xx-xx

Cubierta de protección

S302-xxx/xx/xx-xxx/xx-xx-1011

Fuente de alimentación 24 V DC

S302-xxx/xx/xx-xxx/xB-xx

Subheader Icon Technical data

Datos técnicos

Alimentación

230 V AC ±15 %, 50 Hz, opcional 24 V DC ±15 % o 115 V AC ±15 %, 60 Hz

Carcasa

Chapa de acero, acero inoxidable opcional;
barnizado RAL 502 azul ultramar / RAL 7035 color gris claro

Grado de protección

IP54, IP65 opcional

Datos técnicos detallados ver instrucciones de uso.
