Caratteristiche Display numerici giganti per Profinet :: Siebert Group

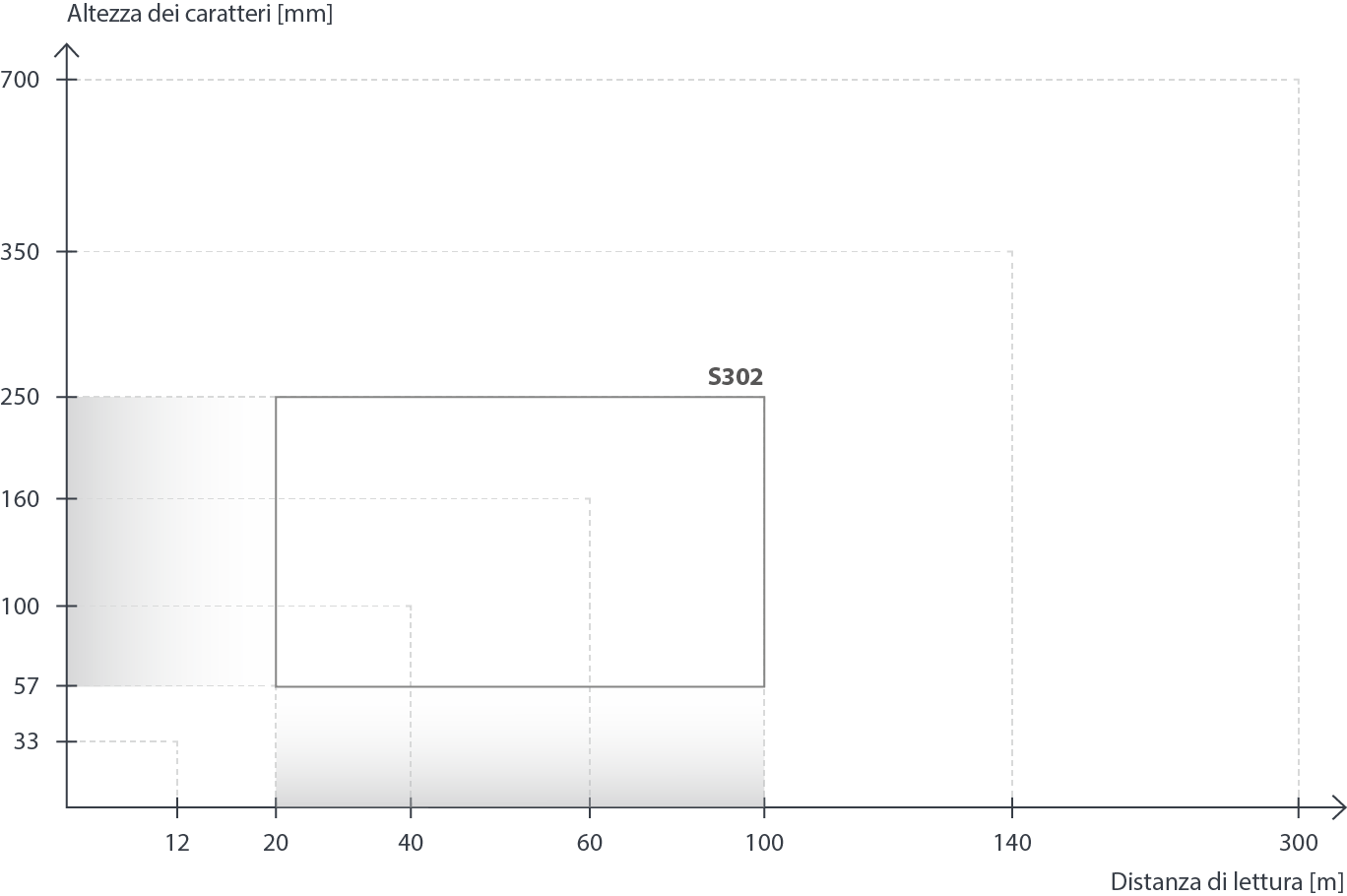

Distanza di lettura fino

Come valore indicativo per la distanza massima di lettura vale in buone condizioni:
altezza dei caratteri [mm] x 0,4 = distanza di lettura [m].

Ad esempio un’altezza dei caratteri di 100 mm consente una distanza di lettura fino a 40 m. Bisognerebbe scegliere una dimensione dei caratteri non troppo piccola, soprattutto per gli esterni, dove vengono percepiti più piccoli.

Dispositivi standard

Dispositivi standard con simboli di misura

Altezza caratteri

57 mm Lettura unil.

Lettura bil.

Dimensioni A x B

1 Digit

2 Digits

S302-02/06/0x-100/0A-N0

S302-02/06/0x-200/3A-N0

300 x 185 mm

3 Digits

S302-03/06/0x-100/0A-N0

S302-03/06/0x-200/3A-N0

300 x 185 mm

4 Digits

S302-04/06/0x-100/0A-N0

S302-04/06/0x-200/3A-N0

300 x 185 mm

100 mm Lettura unil.

Lettura bil.

Dimensioni A x B

S302-01/10/0x-100/0A-N0

S302-01/10/0x-200/3A-N0

330 x 245 mm

S302-02/10/0x-100/0A-N0

S302-02/10/0x-200/3A-N0

330 x 245 mm

S302-03/10/0x-100/0A-N0

S302-03/10/0x-200/3A-N0

480 x 245 mm

S302-04/10/0x-100/0A-N0

S302-04/10/0x-200/3A-N0

480 x 245 mm

160 mm Lettura unil.

Lettura bil.

Dimensioni A x B

S302-01/16/0x-100/0A-N0

S302-01/16/0x-200/3A-N0

390 x 300 mm

S302-02/16/0x-100/0A-N0

S302-02/16/0x-200/3A-N0

390 x 300 mm

S302-03/16/0x-100/0A-N0

S302-03/16/0x-200/3A-N0

670 x 300 mm

S302-04/16/0x-100/0A-N0

S302-04/16/0x-200/3A-N0

670 x 300 mm

250 mm Lettura unil.

Lettura bil.

Dimensioni A x B

S302-01/25/0x-100/0A-N0

S302-01/25/0x-200/3A-N0

570 x 400 mm

S302-02/25/0x-100/0A-N0

S302-02/25/0x-200/3A-N0

570 x 400 mm

S302-03/25/0x-100/0A-N0

S302-03/25/0x-200/3A-N0

1030 x 400 mm

S302-04/25/0x-100/0A-N0

S302-04/25/0x-200/3A-N0

1030 x 400 mm

Altezza caratteri

57 mm Lettura unil.

Lettura bil.

Dimensioni A x B

5 Digits

S302-05/06/0x-100/0A-N0

S302-05/06/0x-200/3A-N0

400 x 185 mm

6 Digits

S302-06/06/0x-100/0A-N0

S302-06/06/0x-200/3A-N0

400 x 185 mm

7 Digits

S302-07/06/0x-100/0A-N0

S302-07/06/0x-200/3A-N0

510 x 185 mm

8 Digits

S302-08/06/0x-100/0A-N0

S302-08/06/0x-200/3A-N0

510 x 185 mm

100 mm Lettura unil.

Lettura bil.

Dimensioni A x B

S302-05/10/0x-100/0A-N0

S302-05/10/0x-200/3A-N0

680 x 245 mm

S302-06/10/0x-100/0A-N0

S302-06/10/0x-200/3A-N0

680 x 245 mm

S302-07/10/0x-100/0A-N0

S302-07/10/0x-200/3A-N0

870 x 245 mm

S302-08/10/0x-100/0A-N0

S302-08/10/0x-200/3A-N0

870 x 245 mm

160 mm Lettura unil.

Lettura bil.

Dimensioni A x B

S302-05/16/0x-100/0A-N0

S302-05/16/0x-200/3A-N0

960 x 300 mm

S302-06/16/0x-100/0A-N0

S302-06/16/0x-200/3A-N0

960 x 300 mm

S302-07/16/0x-100/0A-N0

S302-07/16/0x-200/3A-N0

1100 x 300 mm

250 mm Lettura unil.

Lettura bil.

Dimensioni A x B

S302-05/25/0x-100/0A-N0

S302-05/25/0x-200/3A-N0

1500 x 400 mm

S302-06/25/0x-100/0A-N0

S302-06/25/0x-200/3A-N0

1500 x 400 mm

S302-07/25/0x-100/0A-N0

S302-07/25/0x-200/3A-N0

1730 x 400 mm

Dispositivi standard con simboli di misura

Altezza caratteri

57 mm Lettura unil.

Lettura bil.

Dimensioni A x B

1 Digit + Simbolo di misura¹

2 Digits + Simbolo di misura¹

S302-F2/06/0x-100/0A-N0

S302-F2/06/0x-200/3A-N0

300 x 185 mm

3 Digits + Simbolo di misura¹

S302-F3/06/0x-100/0A-N0

S302-F3/06/0x-200/3A-N0

300 x 185 mm

4 Digits + Simbolo di misura¹

S302-F4/06/0x-100/0A-N0

S302-F4/06/0x-200/3A-N0

400 x 185 mm

100 mm Lettura unil.

Lettura bil.

Dimensioni A x B

S302-F1/10/0x-100/0A-N0

S302-F1/10/0x-200/3A-N0

330 x 245 mm

S302-F2/10/0x-100/0A-N0

S302-F2/10/0x-200/3A-N0

480 x 245 mm

S302-F3/10/0x-100/0A-N0

S302-F3/10/0x-200/3A-N0

480 x 245 mm

S302-F4/10/0x-100/0A-N0

S302-F4/10/0x-200/3A-N0

680 x 245 mm

160 mm Lettura unil.

Lettura bil.

Dimensioni A x B

S302-F1/16/0x-100/0A-N0

S302-F1/16/0x-200/3A-N0

390 x 300 mm

S302-F2/16/0x-100/0A-N0

S302-F2/16/0x-200/3A-N0

670 x 300 mm

S302-F3/16/0x-100/0A-N0

S302-F3/16/0x-200/3A-N0

670 x 300 mm

S302-F4/16/0x-100/0A-N0

S302-F4/16/0x-200/3A-N0

960 x 300 mm

250 mm Lettura unil.

Lettura bil.

Dimensioni A x B

S302-F1/25/0x-100/0A-N0

S302-F1/25/0x-200/3A-N0

570 x 400 mm

S302-F2/25/0x-100/0A-N0

S302-F2/25/0x-200/3A-N0

1030 x 400 mm

S302-F3/25/0x-100/0A-N0

S302-F3/25/0x-200/3A-N0

1030 x 400 mm

S302-F4/25/0x-100/0A-N0

S302-F4/25/0x-200/3A-N0

1500 x 400 mm

Altezza caratteri

57 mm Lettura unil.

Lettura bil.

Dimensioni A x B

5 Digit + Simbolo di misura¹

S302-F5/06/0x-100/0A-N0

S302-F5/06/0x-200/3A-N0

400 x 185 mm

6 Digits + Simbolo di misura¹

S302-F6/06/0x-100/0A-N0

S302-F6/06/0x-200/3A-N0

510 x 185 mm

7 Digits + Simbolo di misura¹

S302-F5/07/0x-100/0A-N0

S302-F5/07/0x-200/3A-N0

510 x 185 mm

100 mm Lettura unil.

Lettura bil.

Dimensioni A x B

S302-F5/10/0x-100/0A-N0

S302-F5/10/0x-200/3A-N0

680 x 245 mm

S302-F6/10/0x-100/0A-N0

S302-F6/10/0x-200/3A-N0

870 x 245 mm

S302-F7/10/0x-100/0A-N0

S302-F7/10/0x-200/3A-N0

870 x 245 mm

160 mm Lettura unil.

Lettura bil.

Dimensioni A x B

S302-F5/16/0x-100/0A-N0

S302-F5/16/0x-200/3A-N0

960 x 300 mm

S302-F6/16/0x-100/0A-N0

S302-F6/16/0x-200/3A-N0

1100 x 300 mm

250 mm Lettura unil.

Lettura bil.

Dimensioni A x B

S302-F5/25/0x-100/0A-N0

S302-F5/25/0x-200/3A-N0

1500 x 400 mm

S302-F6/25/0x-100/0A-N0

S302-F6/25/0x-200/3A-N0

1730 x 400 mm

¹ Per i simboli di misura vedere tabella sottostante

Colore LED

Bianco

Rosso

Rosso/verde/arancione¹

Verde

Giallo

S302-xx/xx/xW-xxx/xx-xx

S302-xx/xx/xR-xxx/xx-xx

S302-xx/xx/xM-xxx/xx-xx

S302-xx/xx/xG-xxx/xx-xx

S302-xx/xx/xY-xxx/xx-xx

¹ Solo disponibile con altezza dei caratteri 57 e 100 mm per uso interno

Opzioni

LED per uso esterno

S302-xxx/xx/2x-xxx/xx-xx

Custodia con doppia verniciatura

S302-xxx/xx/xx-x1x/xx-xx

Custodia in acciaio V2A, verniciato

S302-xxx/xx/xx-x2x/xx-xx

Custodia in acciaio V2A, spazzolato

S302-xxx/xx/xx-x3x/xx-xx

Custodia in acciaio V4A, spazzolato

S302-xxx/xx/xx-x5x/xx-xx

Grado di protezione IP65 frontale

S302-xxx/xx/xx-xx1/xx-xx

Grado di protezione IP54 con scambiatore di calore

S302-xxx/xx/xx-xx2/xx-xx

Grado di protezione IP54 con scambiatore di calore e riscaldamento

S302-xxx/xx/xx-xx4/xx-xx

Tettucio di protezione dalle intemperie

S302-xxx/xx/xx-xxx/xx-xx-1011

Tensione di esercizio 24 V DC

S302-xxx/xx/xx-xxx/xB-xx

Caratteristiche tecniche

Alimentazione

230 V AC ±15 %, 50 Hz, opzionale 24 V DC ±15 % o 115 V AC ±15 %, 60 Hz

Custodia

Lamiera di acciaio, opzionale su richiesta in acciaio, inossidabile verniciatura RAL 5002 blu oltremare / RAL 7035 grigio luce

Grado di protezione

IP54, opzionale IP65

Caratteristiche tecniche dettagliate sono contenute nelle istruzioni d’uso.
