Série S202 Profinet

Afficheurs digitaux à montage en encastrement

Les afficheurs compacts de la série S202 sont prévus pour l‘encastrement dans un pupitre ou une porte d‘armoire. Avec des hauteurs de caractères de 57 mm ces équipements sont lisibles même à grande distance.

S202 Profinet

Paramétrage convivial

Le paramétrage de l’afficheur se fait entièrement dans un environnement d’ingénierie, tel que Siemens TIA Portal. Cela permet le paramétrage même lorsque l’appareil est encastré.

Switch intégré

Les appareils disposent de deux connecteurs femelle RJ45 et d’un commutateur intégré compatible IRT selon la classe de conformité CC-C.


Integrated Switch

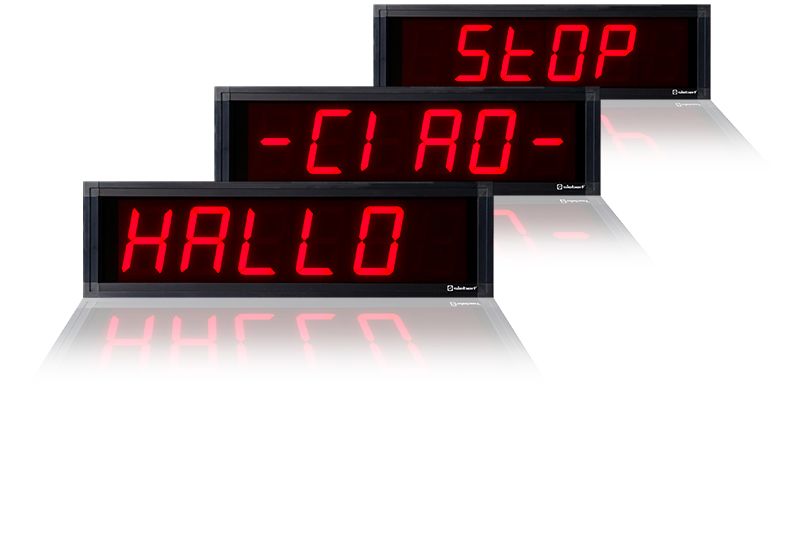

Fonte de caractères étendue

Outre les chiffres, la fonte de caractères contient également les lettres et caractères spéciaux pouvant être représentés par sept segments.


Extended Character set

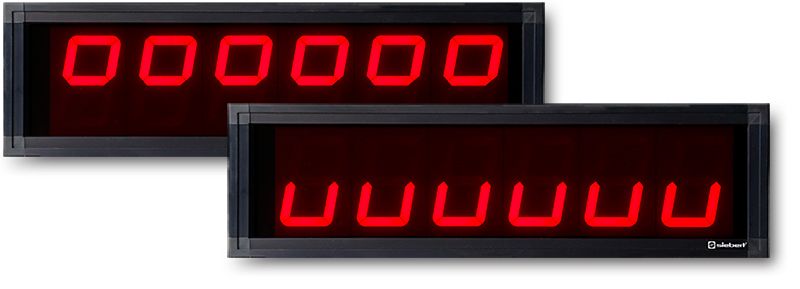

Affichage de l’overflow / underflow

Si l’afficheur reçoit des valeurs qu’il ne peut pas afficher en raison de son nombre de digits, la mention suivante s’affiche :


Overflow / Underflow

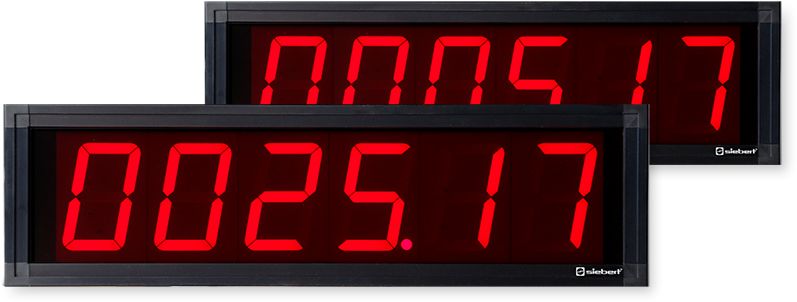

Zéros de tête

Le nombre de zéros de tête devant être affichés peut être réglé individuellement.


Leading zeros

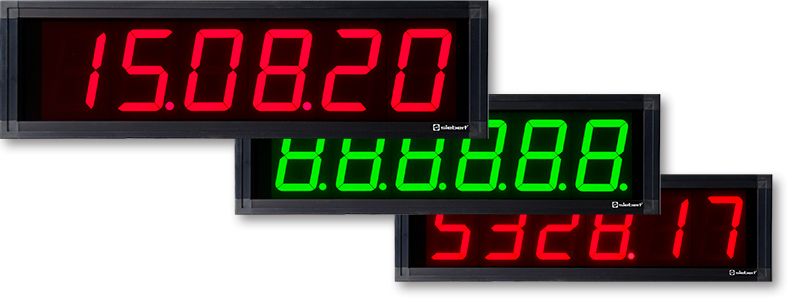

Fonction « smart dot »

Si la fonction « smart dot » est activée, l’afficheur déplace automatiquement le point décimal, si bien que la valeur avant la virgule est entièrement affichée. Les décimales peuvent être supprimées ou arrondies, au choix.
Pour l’affichage d’une date ou d’un code, il est également possible d’afficher plusieurs points décimaux.


Smart dot

Différents attributs d’affichage

Les valeurs peuvent être alignées à gauche ou à droite. On dispose également de plusieurs modes de clignotement.

Une modification automatique de l’affichage est possible aussi bien en cas de dépassement que de sous-dépassement de deux valeurs seuils réglables. En cas de dépassement de la valeur seuil, celle-ci peut par exemple être affichée en mode de clignotement. Si la valeur chute de nouveau en dessous de cette valeur seuil, l’afficheur affiche de nouveau cette valeur de manière permanente.

Fonction de conversion

Une formule pouvant être sauvegardée dans l’afficheur permet d’afficher les valeurs dans d’autres unités, par exemple conversion en degrés Fahrenheit ou Celsius, en kilogrammes ou tonnes.

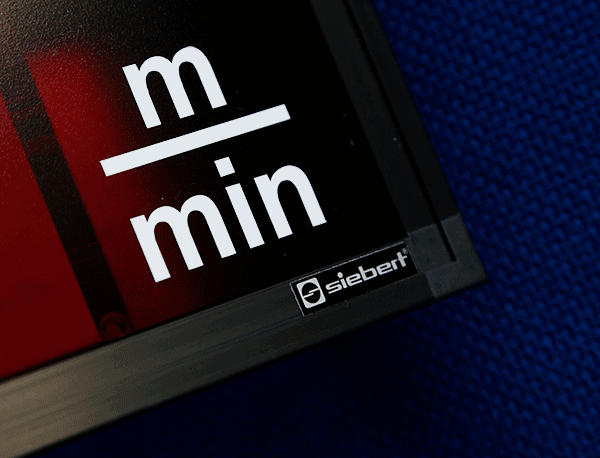

Symboles de mesure

De nombreux symboles de mesure sont disponibles. Tableau voir Données techniques.
