Serie SX302 Profinet

Alphanumerische Grossanzeigen für Profinet

Die Serie SX302 umfasst alphanumerische Grossanzeigen mit Zeichenhöhen von 50 oder 100 mm. Die Geräte eignen sich zur Anzeige kurzer Informationen wie Artikelnummern, Kennzeichen, etc.

Eye symbol indicating reading distance

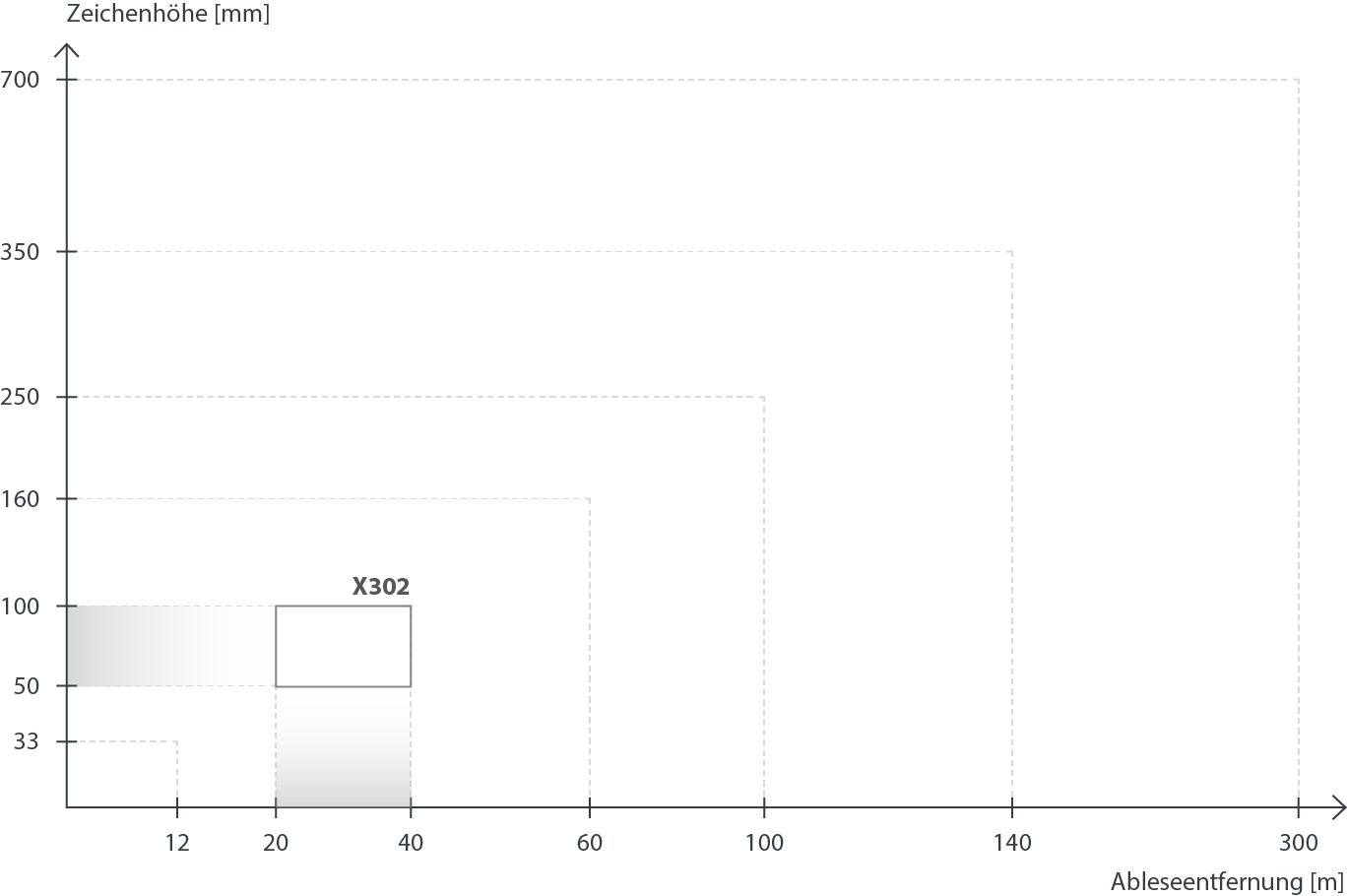

Ableseentfernung




Als Richtwert für die maximale Ableseentfernung gilt unter guten Bedingungen:
Zeichenhöhe [mm] x 0,4 = Ableseentfernung [m]


Beispielsweise ergibt eine Zeichenhöhe von 100 mm eine Ableseentfernung bis zu 40 m. Die Zeichenhöhe sollte nicht zu klein gewählt werden, insbesondere im Aussenbereich, wo sie subjektiv kleiner empfunden wird.


Standardgeräte


Zeichenhöhe

50 mm




Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B


1 Zeichen

—

—

—


2 Zeichen

SX302-02/05/0x-100/0A-N0

SX302-02/05/0x-200/3A-N0

300 x 185 mm


3 Zeichen

SX302-03/05/0x-100/0A-N0

SX302-03/05/0x-200/3A-N0

3001 x 185 mm


4 Zeichen

SX302-04/05/0x-100/0A-N0

SX302-04/05/0x-200/3A-N0

3001 x 185 mm

100 mm

Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B

SX302-01/10/0x-100/0A-N0

SX302-01/10/0x-200/3A-N0

330 x 245 mm

SX302-02/10/0x-100/0A-N0

SX302-02/10/0x-200/3A-N0

330 x 245 mm

SX302-03/10/0x-100/0A-N0

SX302-03/10/0x-200/3A-N0

480 x 245 mm

SX302-04/10/0x-100/0A-N0

SX302-04/10/0x-200/3A-N0

480 x 245 mm


Zeichenhöhe

50 mm




Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B


5 Zeichen

SX302-05/05/0x-100/0A-N0

SX302-05/05/0x-200/3A-N0

400 x 185 mm


6 Zeichen

SX302-06/05/0x-100/0A-N0

SX302-06/05/0x-200/3A-N0

400 x 185 mm


7 Zeichen

SX302-07/05/0x-100/0A-N0

SX302-07/05/0x-200/3A-N0

510 x 185 mm


8 Zeichen

SX302-08/05/0x-100/0A-N0

SX302-08/05/0x-200/3A-N0

510 x 185 mm

100 mm

Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B

SX302-05/10/0x-100/0A-N0

SX302-05/10/0x-200/3A-N0

680 x 245 mm

SX302-06/10/0x-100/0A-N0

SX302-06/10/0x-200/3A-N0

680 x 245 mm

SX302-07/10/0x-100/0A-N0

SX302-07/10/0x-200/3A-N0

870 x 245 mm

SX302-08/10/0x-100/0A-N0

SX302-08/10/0x-200/3A-N0

870 x 245 mm


Einseitig ablesbare Anzeige


Zweiseitig ablesbare Anzeige


LED-Farben

Rot

Grün

SX302 Profinet-xxx/xx/xR-xxx/xx-xx

SX302 Profinet-xxx/xx/xG-xxx/xx-xx

Subheader Icon Technical data Options

Optionen

Gehäuse mit 2-Schicht-Lackierung

SX302-xxx/xx/xx-x1x/xx-xx

Gehäuse in Edelstahl V2A, lackiert

SX302-xxx/xx/xx-x2x/xx-xx

Gehäuse in Edelstahl V2A, gebürstet

SX302-xxx/xx/xx-x3x/xx-xx

Gehäuse in Edelstahl V4A, gebürstet

SX302-xxx/xx/xx-x5x/xx-xx

Schutzart IP65

SX302-xxx/xx/xx-xx1/xx-xx

Schutzart IP54 mit Klimaausgleichselementen

SX302-xxx/xx/xx-xx2/xx-xx

Schutzart IP54 mit Klimaausgleichselementen und Heizung

SX302-xxx/xx/xx-xx4/xx-xx

Wetterschutzhaube

SX302-xxx/xx/xx-xxx/xx-xx-1011

Stromversorgung 24 V DC

SX302-xxx/xx/xx-xxx/xB-xx

Subheader Icon Technical data

Technische Daten

Betriebsspannung

230 V AC ±15 %, 50 Hz, optional 24 V DC ±15 % oder 115 V AC ±15 %, 60 Hz

Gehäuse

Stahlblech, optional Edelstahl, Lackierung RAL 5002 ultramarinblau / RAL 7035 lichtgrau

Schutzart

IP54, optional IP65

Ausführliche technische Daten sind den Bedienungsanleitungen zu entnehmen.
