Serie S102 Profinet

Digitalanzeigen für Profinet

Die Digitalanzeigen der Serie S102 sind kompakte Geräte für den Einbau in Frontplatten oder Schalttafeln. Die Zeichenhöhe beträgt 14 oder 25 mm. Sie sind als vier-, fünf- und sechsstellige Geräte erhältlich.

Serie S102 Profinet

Komfortable Parametrierung

Die Parametrierung der Anzeige erfolgt vollständig mit einem Engineering-Framework, beispielsweise Siemens TIA Portal. Dies ermöglicht die Parametrierung auch in eingebautem Zustand.

Integrierter Switch

Die Geräte verfügen über zwei RJ45 Buchsen und einem integrierten IRT-fähigen Switch nach Konformitätsklasse CC-C.

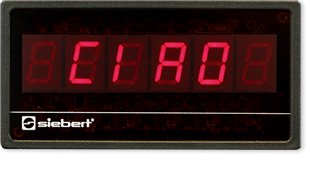

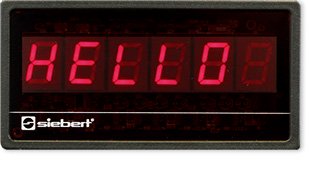

Erweiterter Zeichensatz

Der Zeichensatz enthält neben den Ziffern auch die mit sieben Segmenten darstellbaren Buchstaben und Sonderzeichen.



Anzeige von Over-/Underflow

Empfängt die Anzeige aufgrund der Stellenzahl nicht darstellbare Werte, erscheint im Display:




Vornullen

Die Anzahl der darzustellenden Vornullen lässt sich individuell einstellen.

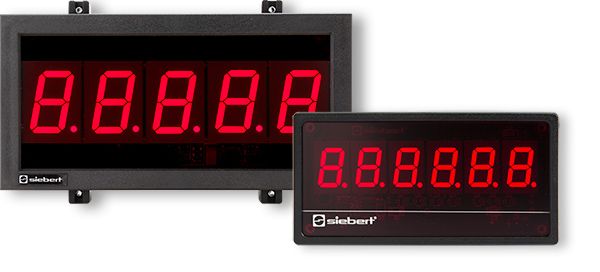

Smart-Dot-Funktion

Bei aktivierter Smart-Dot-Funktion verschiebt die Anzeige den Dezimalpunkt automatisch, so dass der Vorkommawert vollständig angezeigt wird. Die Nachkommastellen werden wahlweise abgeschnitten oder gerundet.
Für die Darstellung eines Datums oder eines Codes können auch mehrere Dezimalpunkte angezeigt werden.


Smart Dot



Verschiedene Darstellungsattribute

Werte lassen sich links- oder rechtsbündig darstellen. Ebenso stehen verschiedene Blinkmodi zur Wahl.
Eine automatische Änderung der Darstellung ist sowohl beim Über- als auch Unterschreiten von zwei einstellbaren Schwellenwerten möglich. Wird beispielsweise der Grenzwert überschritten, wird er blinkend dargestellt. Fällt der Wert wieder unter diese Grenze, stellt die Anzeige ihn wieder permanent leuchtend dar.

Umrechnungsfunktion

Eine in der Anzeige speicherbare Formel ermöglicht das Darstellen von Werten in anderen Einheiten, beispielsweise Grad Fahrenheit in Grad Celsius oder Kilogramm in Tonnen.

Dimensionszeichen

Viele Dimensionszeichen stehen zur Verfügung. Tabelle siehe technische Daten.
