Serie S102 Profinet

Visualizadores digitales para Profinet

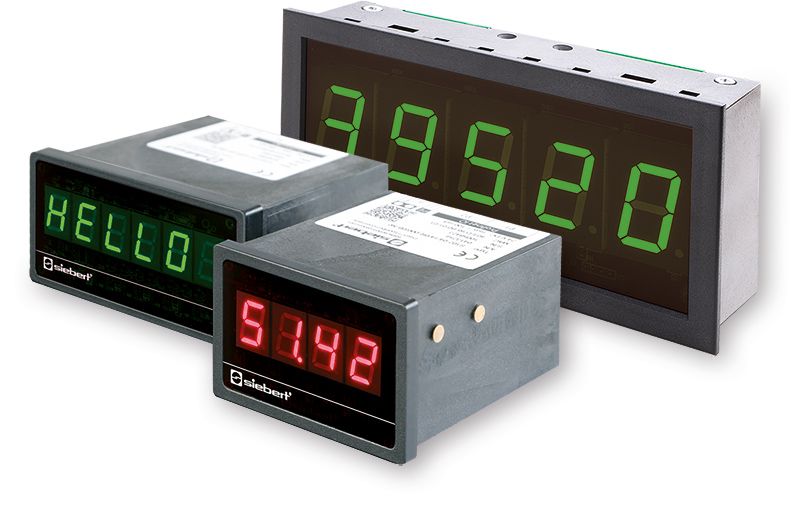

Los visualizadores digitales de la serie S102 son compactos para su instalación en paneles frontales o para el montaje en pupitre de mandos. La altura de caracteres es de 14 y 25 mm. Están disponibles para cuatro, cinco y seis dígitos.

Serie S102 Profinet

Cómoda parametrización

Los visualizadores están completamente parametrizados para un entorno de ingeniería, por ejemplo, el portal de Siemens de Automatización Totalmente Integrada (TIA). Esto permite la parametrización incluso en condiciones totalmente integradas.

Interruptor integrado

Los dispositivos tienen dos zócalos RJ45 y un interruptor integrado IRT de acuerdo a la clase CC-C.

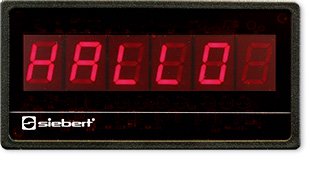

Configuración de caracteres ampliado

Entre los dígitos, los caracteres configurados también contienen otras letras y caracteres especiales que se pueden visualizar con una matriz de 7 segmentos.



Visualizador por exceso o defecto

Si el visualizador recibe valores que no se pueden visualizar, aparecen los signos.




Ceros iniciales

El número de ceros iniciales se pueden configurar individualmente.

Función de Punto Automático

Si se activa la función de punto automático, el visualizador mueve el punto decimal de forma automática, de forma que el valor anterior al punto decimal se visualiza automáticamente.
Los espacios decimales se cortan o redondean. Se pueden visualizar varios puntos decimales para fechas o códigos.


Smart Dot



Diferentes atributos de presentación

Los valores se pueden visualizar justificados a la izquierda o a la derecha. También hay opción de elegir diferentes modos de intermitencia.
Es posible un cambio automático en la presentación bien cuando se excede del límite del valor o cuando se cae dos valores por debajo del límite. Si se excede por ejemplo el límite del valor, se visualiza un parpadeo. Cuando el valor vuelve al valor dentro de los límites, brilla de nuevo permanentemente en el visualizador.

Función de conversión de unidad

Una fórmula, que se puede almacenar en el visualizador, permite la visualización de valores en otras unidades de medición, por ejemplo grados Fahrenheit en grados centígrados o de kilogramos a toneladas.

Símbolos de dimensión

Están disponibles los símbolos de dimensión mostrados. Ver datos técnicos de la tabla.
