Serie XC55

Standaarddisplays voor buiten

De serie XC55 is speciaal ontwikkeld voor buiten toepassingen. De displays beschikken over een LED-matrix die zeer goed leesbaar is bij daglicht. De helderheid wordt automatisch aangepast en de behuizing is voorzien van een weerbestendige poedercoating. Een geïntegreerde verwarming en een drukregelaar voorkomen dat er bij temperatuurschommelingen condensvorming in de behuizing plaatsvindt. De displays zijn bedoeld voor bevestiging aan de wand en hebben ventilatieroosters aan de zijkanten.


Standaarddisplays



Typeaanduiding

LED-matrix (resolutie)

Serie XC55 - 64 x 16 Pixel

XC55-064.016.G1-C4A2

64 x 16 Pixel

Serie XC55 - 96 x 16 Pixel

XC55-096.016.G1-C4A2

96 x 16 Pixel

Serie XC55 - 128 x 16 Pixel

XC55-128.016.G1-C4A2

128 x 16 Pixel

Displayomvang bij tekstweergave

2 regels met 55 mm karakterhoogte1

1 regel met 110 mm karakterhoogte1

Breedte x hoogte x diepte [mm]

600 x 235 x 150

860 x 235 x 150

1110 x 235 x 150



Typeaanduiding

LED-matrix (resolutie)

Serie XC55 - 192 x 16 Pixel

XC55-192.016.G1-C4A2

192 x 16 Pixel

Serie XC55 - 256 x 16 Pixel

XC55-256.016.G1-C4A2

256 x 16 Pixel

Displayomvang bij tekstweergave

2 regels met 55 mm karakterhoogte1

1 regel met 110 mm karakterhoogte1

Breedte x hoogte x diepte [mm]

1620 x 235 x 150

2140 x 235 x 150



Typeaanduiding

LED-matrix (resolutie)

Serie XC55 - 64 x 32 Pixel

XC55-064.032.G1-C4A2

64 x 32 Pixel

Serie XC55 - 96 x 32 Pixel

XC55-096.032.G1-C4A2

96 x 32 Pixel

Serie XC55 - 128 x 32 Pixel

XC55-128.032.G1-C4A2

128 x 32 Pixel

Displayomvang bij tekstweergave

4 regels met 55 mm karakterhoogte1

2 regels met 110 mm karakterhoogte1

1 regel met 240 mm karakterhoogte1

Breedte x hoogte x diepte [mm]

600 x 360 x 150

860 x 360 x 150

1110 x 360 x 150



Typeaanduiding

LED-matrix (resolutie)

Serie XC55 - 192 x 32 Pixel

XC55-192.032.G1-C4A2

192 x 32 Pixel

Serie XC55 - 256 x 32 Pixel

XC55-256.032.G1-C4A2

256 x 32 Pixel

Displayomvang bij tekstweergave

4 regels met 55 mm karakterhoogte1

2 regels met 110 mm karakterhoogte1

1 regel met 240 mm karakterhoogte1

Breedte x hoogte x diepte [mm]

1620 x 360 x 150

2140 x 360 x 150


Typeaanduiding

LED-matrix (resolutie)

Serie XC55 - 128 x 48 Pixel

XC55-128.048.G1-C4A2

128 x 48 Pixel

Serie XC55 - 192 x 48 Pixel

XC55-192.048.G1-C4A2

192 x 48 Pixel

Serie XC55 - 256 x 48 Pixel

XC55-256.048.G1-C4A2

256 x 48 Pixel

Displayomvang bij tekstweergave

6 regels met 55 mm karakterhoogte1

3 regels met 110 mm karakterhoogte1

Breedte x hoogte x diepte [mm]

1110 x 490 x 150

1690 x 530 x 170

2200 x 530 x 170


Typeaanduiding

LED-matrix (resolutie)

Serie XC55 - 128 x 64 Pixel

XC55-128.064.G1-C4A2

128 x 64 Pixel

Serie XC55 - 192 x 64 Pixel

XC55-192.064.G1-C4A2

192 x 64 Pixel

Serie XC55 - 256 x 64 Pixel

XC55-256.064.G1-C4A2

256 x 64 Pixel

Displayomvang bij tekstweergave

8 regels met 55 mm karakterhoogte1

4 regels met 110 mm karakterhoogte1

2 regels met 240 mm karakterhoogte1

Breedte x hoogte x diepte [mm]

1110 x 620 x 150

1690 x 660 x 170

2200 x 660 x 170


1 Het aantal karakters per regel is afhankelijk van het gekozen lettertype

Icon Fonts

Lettertypes

De apparaten beschikken over diverse typografisch vormgegeven lettertypes met verschillende karakterhoogtes. Net als in Office-programma's kan informatie met de tekenstijlen smal, normaal en vet grafisch en ergonomisch perfect worden weergegeven.

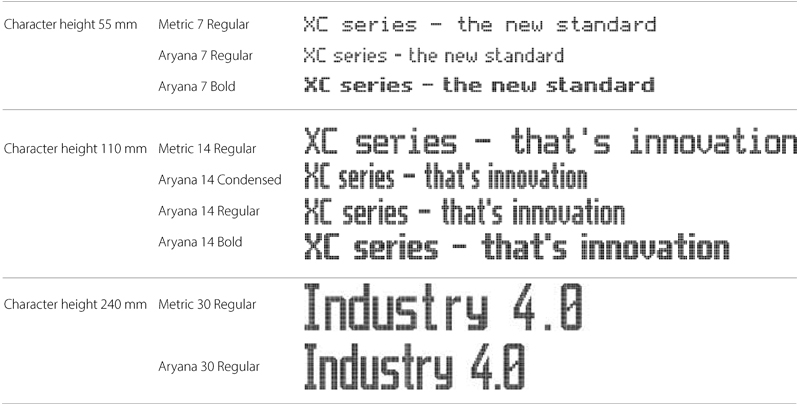

Serie XC55 - Lettertypes



De lettertypes «Metric» zijn niet-proportioneel. De karakters hebben een vaste breedte.
De lettertypes «Aryana» zijn proportioneel. Elk karakter heeft de werkelijk benodigde breedte – er passen dus meer karakters op een regel, zoals in de voorbeelden hierboven duidelijk zichtbaar is.
Onderstaande tabel toont per lettertype hoeveel karakters er op een regel passen.
Het feitelijke aantal karakters is afhankelijk van de weer te geven tekst. De waardes zijn richtwaardes.





Karakterhoogte 55 mm





Karakterhoogte 110 mm







Karakterhoogte 240 mm



Breedte van de LED-matrix

Aryana 7 Regular

Aryana 7 Bold

Metric 7 Regular

Aryana 14 Condensed

Aryana 14 Regular

Aryana 14 Bold

Metric 14 Regular

Aryana 30 Regular

Metric 30 Regular

64 Px

13

9

10

9

8

7

7

4

4

96 Px

19

14

16

14

13

10

10

6

6

128 Px

26

19

21

19

17

14

14

8

8

192 Px

39

28

32

29

26

20

21

13

12

256 Px

52

37

42

39

35

27

28

17

16



Daarnaast hebben de displays vrij definieerbare lettertypen (equidistant en proportioneel) die het mogelijk maken om elke lettergrootte weer te geven die op het display kan worden weergegeven.


LED-kleur

Heldere, vrij programmeerbare LED-dot-matrix met SMD-technologie
LED-kleurenspectrum: Rood, groen, blauw, geel, cyaan, magenta, wit, turkoois, zwart (LED uit)

Subheader Icon Technical data Options

Opties

De serie XC55 is speciaal ontwikkeld voor professioneel gebruik.
De displays zijn in diverse uitvoeringen verkrijgbaar om aan extra eisen te voldoen. De volgende opties zijn mogelijk:

Besturing

Standaard

Optioneel

Ethernet

Extra Profinet-uitbreidingsmodule

Extra WLAN IEEE 802.11 b/g/n



XC55-xxx.xxx-xxxx-Nx

XC55-xxx.xxx-xxxx-x7

Behuizing

Standaard

Optioneel

Plaatstaal, gepoedercoat

Roestvast staal V2A (RVS 304) gepoedercoat (materiaal 1.4301)

Roestvast staal V4A (RVS316) gepoedercoat (materiaal 1.4571)



XC55-xxx.xxx.xx-Gxxx

XC55-xxx.xxx.xx-Mxxx

Bedrijfsspanning

Standaard

Optioneel

85…264 V AC (115/230 V), 50/60 Hz

115 V AC ± 15 %, 50/60 H



XC55-xxx.xxx.xx-xxx3

Subheader Icon Technical data

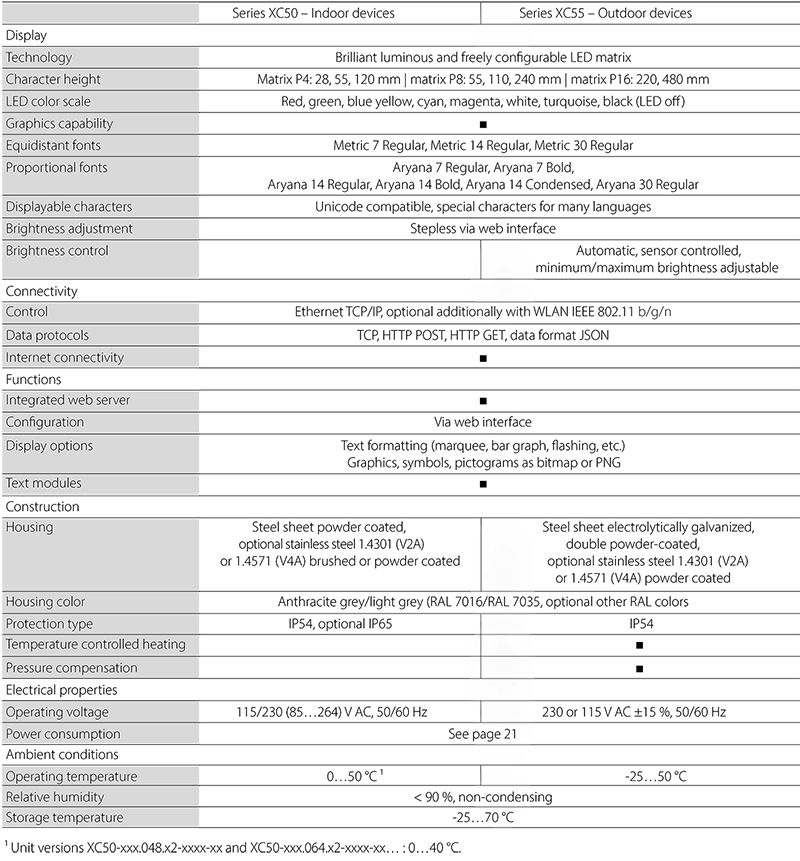

Technische gegevens

Serie XC55 - Technische gegevens

Vermogensopname

De vermogenswaardes zijn de bij benadering waardes in watt.



XC55-064.016.G1-xxxx-xx

XC55-096.016.G1-xxxx-xx

XC55-128.016.G1-xxxx-xx

XC55-192.016.G1-xxxx-xx

XC55-256.016.G1-xxxx-xx

XC55-064.032.G1-xxxx-xx

XC55-096.032.G1-xxxx-xx

XC55-128.032.G1-xxxx-xx

XC55-192.032.G1-xxxx-xx

XC55-256.032.G1-xxxx-xx

XC55-128.048.G1-xxxx-xx

XC55-192.048.G1-xxxx-xx

XC55-256.048.G1-xxxx-xx

XC55-128.064.G1-xxxx-xx

XC55-192.064.G1-xxxx-xx

XC55-256.064.G1-xxxx-xx

XC55-256.096.G1-xxxx-xx

XC55-256.128.G1-xxxx-xx



60

75

95

130

190

95

130

190

300

370

320

470

560

340

560

710

1050

1350



XC55-032.016.P1-xxxx-xx

XC55-048.016.P1-xxxx-xx

XC55-064.016.P1-xxxx-xx

XC55-096.016.P1-xxxx-xx

XC55-128.016.P1-xxxx-xx

XC55-064.032.P1-xxxx-xx

XC55-096.032.P1-xxxx-xx

XC55-128.032.P1-xxxx-xx

XC55-128.048.P1-xxxx-xx

XC55-128.064.P1-xxxx-xx



95

130

190

300

370

340

560

710

1050

1350

Afmetingen en gewicht



Serie XC55

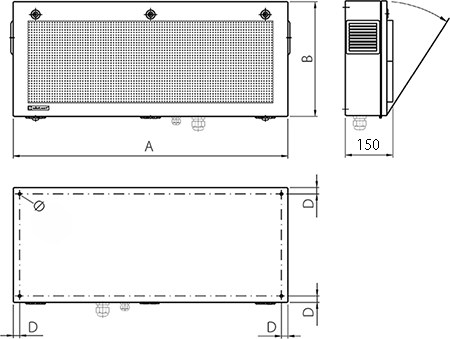

De volgende afbeelding toont displayversie XC55-096.032.G1-xxAx en dient als voorbeeld voor de andere displays in de tabel. Afmetingen in mm. De gewichtswaardes zijn bij benadering waardes in kg.



XC55-064.016.G1-xxAx-xx

XC55-096.016.G1-xxAx-xx

XC55-128.016.G1-xxAx-xx

XC55-192.016.G1-xxAx-xx

XC55-256.016.G1-xxAx-xx

XC55-064.032.G1-xxAx-xx

XC55-096.032.G1-xxAx-xx

XC55-128.032.G1-xxAx-xx

XC55-192.032.G1-xxAx-xx

XC55-256.032.G1-xxAx-xx

XC55-128.048.G1-xxAx-xx

XC55-128.064.G1-xxAx-xx

A

600

860

1110

1620

2140

600

860

1110

1620

2140

1110

1110

B

235

235

235

235

235

360

360

360

360

360

490

620

D

16

16

20

20

25

16

20

20

25

25

25

25

Ø

7

7

9

9

11

7

9

9

11

11

11

11

Gewicht

9

12

16

24

32

13

17

22

32

42

28

34



XC55-032.016.P1-xxAx-xx

XC55-048.016.P1-xxAx-xx

XC55-064.016.P1-xxAx-xx

XC55-096.016.P1-xxAx-xx

XC55-128.016.P1-xxAx-xx

XC55-064.032.P1-xxAx-xx

A

600

860

1110

1620

2140

1110

B

360

360

360

360

360

620

D

16

20

20

25

25

25

Ø

7

9

9

11

11

11

Gewicht

13

17

23

33

43

35

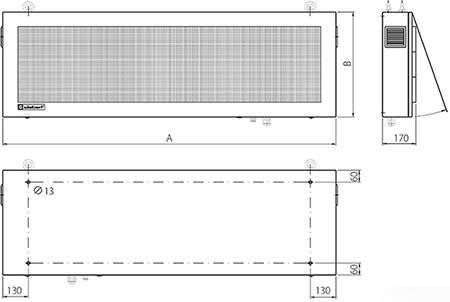

De volgende afbeelding toont displayversie XC55-192.048.G1-xxEx en dient als voorbeeld voor de andere displays in de tabel. Afmetingen in mm. De gewichtswaardes zijn bij benadering waardes in kg.



XC55-192.048.G1-xxEx-xx

XC55-256.048.G1-xxEx-xx

XC55-192.064.G1-xxEx-xx

XC55-256.064.G1-xxEx-xx

A

1690

2200

1690

2200

B

530

530

660

660

Gewicht

58

75

72

93



XC55-096.032.P1-xxEx-xx

XC55-128.032.P1-xxEx-xx

A

1690

2200

B

660

660

Gewicht

74

96

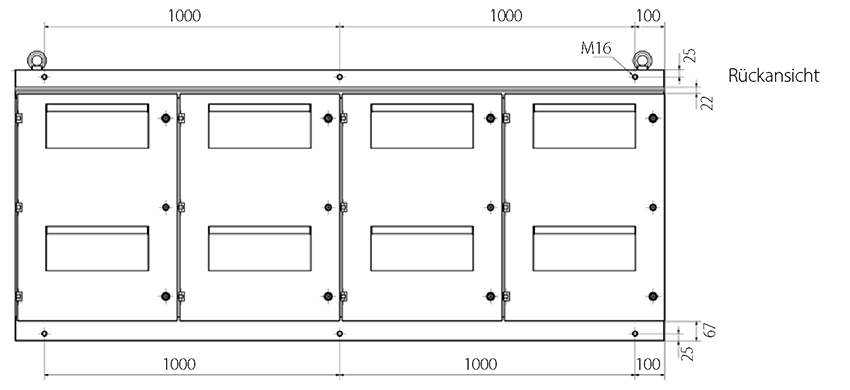

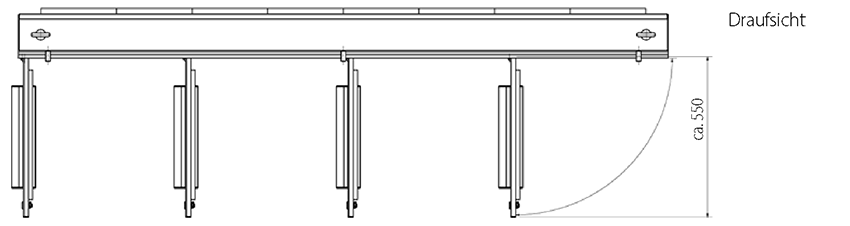

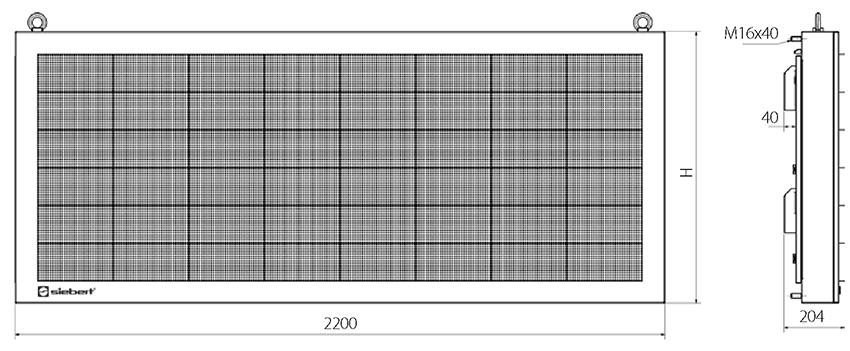

XC55-256.096.G1-xxEx-xx

XC55-256.128.G1-xxEx-xx

H

920

1180

Gewicht

160

200



XC55-096.032.P1-xxEx-xx

XC55-128.032.P1-xxEx-xx

H

1690

2200

Gewicht

74

96
