Série SX402

Afficheurs de textes à montage en encastrement

L‘affichage brillant, basé sur la technologie à luminescence sous vide, fournit une excellente qualité de lecture, riche en contraste, même en cas de conditions d‘éclairage défavorables.


Appareils standard Série SX402



Référence

Hauteur des caract.

Dessin coté


2 x 20 caractères

SX402-220/05/0G-001/0B-xx

5 mm

A


4 x 20 caractères

SX402-420/05/0G-001/0B-xx

5 mm

A



Référence

Hauteur des caract.

Dessin coté


2 x 40 caractères

SX402-240/05/0G-001/0B-xx

5 mm

B


2 x 20 caractères

SX402-220/09/0G-001/0B-xx

9 mm

B

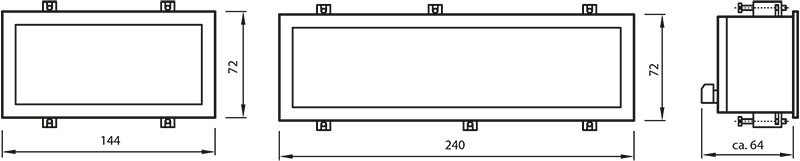

Dessin coté A
Dessin coté B

Interfaces de données

Ethernet TCP/IP

Profibus DP

Modbus RTU

RS485/RS232

20 mA TTY/RS232

BCD/binaire

SX402-xx/xx/xx-xxx/xx-E0

SX402-xx/xx/xx-xxx/xx-K0

SX402-xx/xx/xx-xxx/xx-M0

SX402-xx/xx/xx-xxx/xx-S0

SX402-xx/xx/xx-xxx/xx-T0

SX402-xx/xx/xx-xxx/xx-P0

Subheader Icon Technical data

Caractéristiques techn.

Tension d‘alimentation

24 V DC ±15 %, Protection contre les inversions de polarité, isolation galvanique

Indice de protection

IP65 Face avant

Type de connexion

Bornier à vis enfichable, connecteur, Sub D-9 femelle Profibus

Caractéristiques techniques détaillées voir les manuels d‘utilisation.
