Série S302

Afficheurs géants numériques

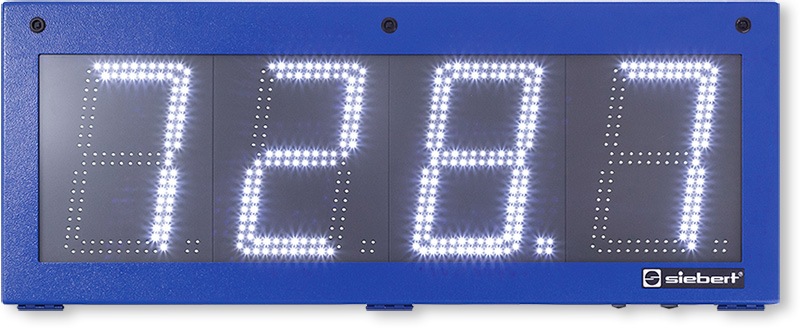

Avec une perfection technique et des détails novateurs, la série S302 définit un standard pour les afficheurs géants professionnels. La vaste gamme de cette série contient des appareils affichant jusqu‘à huit chiffres, une hauteur de caractères de 57 à 250 mm et toutes les interfaces courantes.


Interfaces de données pour la communication industrielle

Les afficheurs géants sont disponibles avec les interfaces de données pour la communication industrielle : bus de terrain, topologies de réseau, interfaces série ou parallèles et commande avec des signaux analogiques et des impulsions (compteur).


Affichage secondaire interne

Après ouverture du boîtier, l‘affichage secondaire est visible dans l‘appareil. Il affiche les mêmes valeurs que l‘affichage principal. C‘est pourquoi l‘affichage principal n‘a pas besoin d‘être visible lors de la mise en service et du paramétrage – un détail pratique, en particulier si les appareils sont volumineux ou si ils sont situés à des emplacements très exposés.

En mode menu, celui-ci apparaît sur l‘affichage secondaire. Il permet de définir les modes opératoires, les paramètres et les fonctions des appareils. De même, il permet de définir un point décimal fixe, si les zéros de tête sont affichés ou effacés ou si un test des LED est effectué après mise en marche de l‘appareil.


Alimentation capteur

Les appareils disposent d‘une source de tension pour l‘alimentation de capteurs ou d‘émetteurs de signaux (excepté les afficheurs à interface Profibus). La source de tension peut également servir de signal H pour les entrées de fonctions.

Entrées de fonctions

Les appareils disposent d‘entrées de fonctions compatibles API. Indépendamment des signaux reçus via l‘interface de données, ils permettent d‘activer les fonctions telles que le clignotement, l‘affichage invisible et la réduction de luminosité des LED (excepté les appareils avec interface parallèle ou Profibus).

Affichage mono-face ou bi-faces

Les afficheurs géants sont disponibles avec affichage mono-face et bi-faces. Les versions bi-faces sont équipées d‘un affichage à LED sur la face avant et la face arrière et affichent les mêmes informations sur les deux faces.




Sorties de commutation

Les appareils disposent de sorties de commutation libre de potentiel. Une commande via l‘interface de données émet une impulsion de balayage sur la sortie. Les appareils à interface série ou Ethernet peuvent émettre une impulsion de balayage automatique lors de la réception d‘un télégramme de données. L‘impulsion de balayage permet de commander des émetteurs de signaux optiques ou acoustiques, afin d‘attirer l‘attention sur un changement d‘informations sur l‘afficheur (excepté les appareils a interface parallèle ou Profibus). Les appareils à entrée analogique ou de comptage d‘impulsions disposent de sorties de commutation pour les seuils supérieurs et inférieurs.


Caractères inhibés

Si les caractères à afficher ne se présentent pas à la première position du télégramme de données, le nombre des caractères à inhiber peut être paramétré dans le menu. Cela permet de retenir les données utiles de manière sélective (pour les appareils à interface série).




Fonte de caractères étendue

Outre les chiffres, la fonte de caractères contient les lettres et les caractères spéciaux pouvant être représentés avec sept segments (pour les appareils à interface série ou bus de terrain).

S302 Profinet with Dimension

Dimension symbols

Displays with dimension symbols are available. The shown dimension symbols are available.
