Série S102 Technique de pesage

Appareils à encastrer pour la technique de pesage

Les appareils compacts à boîtier de 96 x 48 mm sont des versions spéciales de la série S102, compatibles avec les protocoles Siemens Siwarex et Phoenix Contact. Ils sont équipés de LED d‘état pour Net, Tare, -0-, >< et les plages de pesage.


Appareils standard

14 mm Hauteur des caract.

Référence

6 Digits

S102-W6/14/0x-000/0B-xx

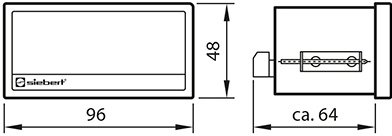

Dimensions en mm


Interfaces de données

Siemens Siwarex FTA

Siemens Siwarex U, M, A, CS

Phoenix Contact IB IL SGI-2/P (-PAC)

S102-W6/14/0x-000/0B-SM

S102-W6/14/0x-000/0B-TM

S102-W6/14/0x-000/0B-SL


Couleur LED

Rouge

Verte

S102-xx/xx/xR-xxx/xx-xx

S102-xx/xx/xG-xxx/xx-xx


Options

Indice de protection IP651

S102-xx/xx/xx-xx1/xx-xx

1 S‘applique pour S102-xx/14/xx-xxx/xx-xx
Subheader Icon Technical data

Caractéristiques techn.

Tension d‘alimentation

24 V DC ±15 %, Protection contre les inversions de polarité, isolation galvanique

Indice de protection

IP65 Face avant

Type de connexion

Bornier à vis enfichable, connecteur, Sub D-9 femelle Profibus

Caractéristiques techniques détaillées voir les manuels d‘utilisation.
