Serie S102

Digitalanzeigen im Einbaugehäuse

Die Digitalanzeigen der Serien S102 sind kompakte Geräte für den Einbau in Frontplatten oder Schalttafeln.
Die Zeichenhöhe beträgt 14 oder 25 mm.

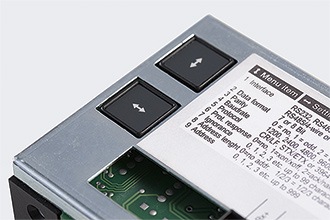

Menügeführte Parametrierung

Betriebsarten, Parameter und Gerätefunktionen werden in einem Menü definiert. Auch lässt sich ein fester Dezimalpunkt definieren, ebenso ob Vornullen angezeigt oder ausgeblendet werden oder nach Einschalten des Gerätes ein Displaytest erfolgt.



Schaltausgänge

Die Geräte mit analogem oder Zählimpulseingang besitzen potentialfreie Schaltausgänge.
Die Schaltpunkte sind im Menü einstellbar.



Sensor-Versorgung

Die Geräte besitzen eine Spannungsquelle zur Versorgung von Sensoren oder Signalgebern (gilt für Geräte mit 25 mm Zeichenhöhe und analogem, parallelem oder Zählimpulseingang).



Erweiterter Zeichensatz

Der Zeichensatz enthält neben den Ziffern auch die mit sieben Segmenten darstellbaren Buchstaben und Sonderzeichen (gilt für Geräte mit serieller oder Feldbus-Schnittstelle).



Dimensionszeichen

Viele Dimensionszeichen stehen zur Verfügung. Tabelle siehe technische Daten.
