Serie S202

Digitale displays in inbouwbehuizing

De digitale displays van de series S202 zijn ontworpen om in te bouwen in front- of bedieningspanelen. Met karakterhoogtes van 57 mm bij de numerieke versies zijn ze ook van grote afstand goed leesbaar.

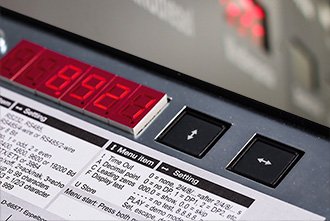

Tweede display op de achterzijde

Op de achterzijde van het display toont een tweede display dezelfde waarden als het hoofddisplay. Het hoofddisplay hoeft bij ingebruikname en parametrisering niet zichtbaar te zijn. In de menumodus verschijnt er een menu op het tweede display. Via het menu kunnen de bedrijfsmodi, parameters en apparaatfuncties worden ingesteld. Ook kan er een vaste decimale punt worden gedefinieerd en kan worden ingesteld of er voorloopnullen moeten worden weergegeven en of er na het inschakelen van het apparaat een displaytest moet plaatsvinden.



Schakeluitgangen

De apparaten met een analoge ingang of telimpulsingang hebben potentiaalvrije schakeluitgangen. De schakelpunten kunnen in het menu worden ingesteld.



Sensorvoeding

De apparaten hebben een spanningsbron om de sensoren of signaalgevers te voeden (geldt voor displays met een analoge, parallelle of telimpulsingang).

Uitgebreide tekenset

De tekenset bevat behalve cijfers ook de met zeven segmenten weer te geven letters en speciale tekens (geldt voor displays met een seriële interface of een veldbusinterface).



Dimensiesymbool

De afgebeelde dimensiesymbolen zijn beschikbaar.
