Caratteristiche Display LED Matrix per utilizzo interno

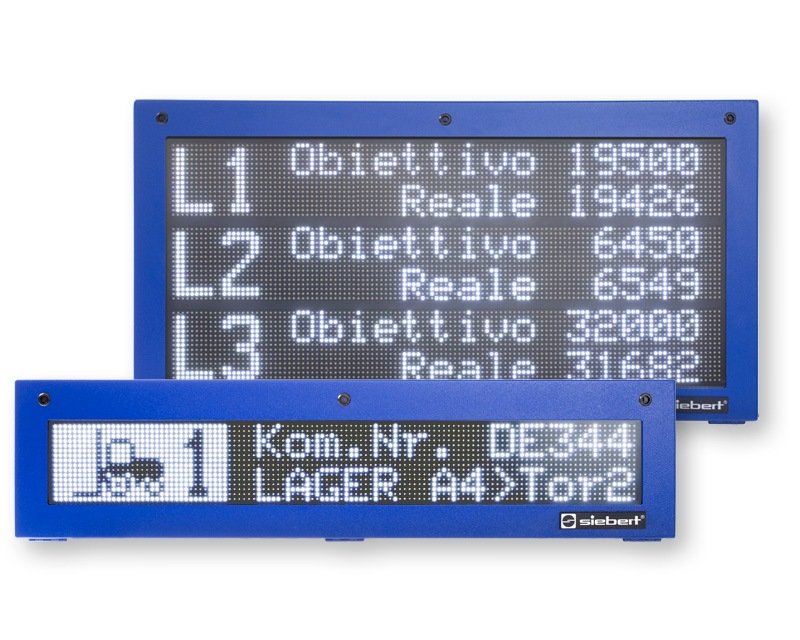

I display a LED Matrix XC50 sono progettati per utilizzo all’interno. Sono disponibili in esecuzione uni-bilaterale. La versione unilaterale ha la matrice LED nella parte anteriore, mentre quella bilaterale è realizzata con la matrice LED sulla parte anteriore e posteriore.
1 La quantità di caratteri per riga dipende dalla tipologia di carattere.
2 I valori tra parentesi si riferiscono all’esecuzione bilaterale.
Dispositivi standard - Matrix P8
Modello
Matrice LED (risoluzione)
Lettura unilaterale
Lettura bilaterale
XC50-064.016.G1-A4A1-E1
XC50-064.016.G2-A4D1-E1
64 x 16 Pixel
XC50-096.016.G1-A4A1-E1
XC50-096.016.G2-A4D1-E1
96 x 16 Pixel
XC50-128.016.G1-A4A1-E1
XC50-128.016.G2-A4D1-E1
128 x 16 Pixel
Visualizzazione (testo)
2 righe con altezza carattere 55 mm1
1 riga con altezza carattere 110 mm1
Lunghezza x Altezza x Profondità [mm]
640 x 280 x 90 (170)2
900 x 280 x 90 (170)2
1150 x 280 x 90 (170)2
Modello
Matrice LED (risoluzione)
Lettura unilaterale
Lettura bilaterale
XC50-192.016.G1-A4A1-E1
XC50-192.016.G2-A4D1-E1
192 x 16 Pixel
XC50-256.016.G1-A4A1-E1
XC50-256.016.G2-A4D1-E1
256 x 16 Pixel
Visualizzazione (testo)
2 righe con altezza carattere 55 mm1
1 riga con altezza carattere 110 mm1
Lunghezza x Altezza x Profondità [mm]
1660 x 280 x 90 (170)2
2180 x 280 x 90 (170)2
Modello
Matrice LED (risoluzione)
Lettura unilaterale
Lettura bilaterale
XC50-064.032.G1-A4A1-E1
XC50-064.032.G2-A4D1-E1
64 x 32 Pixel
XC50-096.032.G1-A4A1-E1
XC50-096.032.G2-A4D1-E1
96 x 32 Pixel
XC50-128.032.G1-A4A1-E1
XC50-128.032.G2-A4D1-E1
128 x 32 Pixel
Visualizzazione (testo)
4 righe con altezza carattere 55 mm1
2 righe con altezza carattere 110 mm1
1 riga con altezza carattere 240 mm1
Lunghezza x Altezza x Profondità [mm]
640 x 410 x 90 (170)2
900 x 410 x 90 (170)2
1150 x 410 x 90 (170)2
Modello
Matrice LED (risoluzione)
Lettura unilaterale
Lettura bilaterale
XC50-192.032.G1-A4A1-E1
XC50-192.032.G2-A4D1-E1
192 x 32 Pixel
XC50-256.032.G1-A4A1-E1
XC50-256.032.G2-A4D1-E1
256 x 32 Pixel
Visualizzazione (testo)
4 righe con altezza carattere 55 mm1
2 righe con altezza carattere 110 mm1
1 riga con altezza carattere 240 mm1
Lunghezza x Altezza x Profondità [mm]
1660 x 410 x 90 (170)2
2180 x 410 x 90 (170)2
Modello
Matrice LED (risoluzione)
Lettura unilaterale
Lettura bilaterale
XC50-128.048.G1-A4A1-E1
XC50-128.048.G2-A4D1-E1
128 x 48 Pixel
XC50-192.048.G1-A4F1-E1
XC50-192.048.G2-A4D1-E1
192 x 48 Pixel
XC50-256.048.G1-A4F1-E1
XC50-256.048.G2-A4D1-E1
256 x 48 Pixel
Visualizzazione (testo)
6 righe con altezza carattere 55 mm1
3 righe con altezza carattere 110 mm1
Lunghezza x Altezza x Profondità [mm]
1150 x 540 x 90 (170)2
1750 x 680 x 130 (270)2
2260 x 680 x 130 (270)2
Modello
Matrice LED (risoluzione)
Lettura unilaterale
Lettura bilaterale
XC50-128.064.G1-A4A1-E1
XC50-128.064.G2-A4D1-E1
128 x 64 Pixel
XC50-192.064.G1-A4F1-E1
XC50-192.064.G2-A4D1-E1
192 x 64 Pixel
XC50-256.064.G1-A4F1-E1
XC50-256.064.G2-A4D1-E1
256 x 64 Pixel
Visualizzazione (testo)
8 righe con altezza carattere 55 mm1
4 righe con altezza carattere 110 mm1
2 righe con altezza carattere 240 mm1
Lunghezza x Altezza x Profondità [mm]
1150 x 670 x 90 (170)2
1750 x 810 x 130 (270)2
2260 x 810 x 130 (270)2
Modello
Matrice LED (risoluzione)
Lettura unilaterale
XC50-256.096.G1-A4F1-E13
256 x 96 Pixel
Visualizzazione (testo)
12 righe con altezza carattere 55 mm1
6 righe con altezza carattere 110 mm1
3 righe con altezza carattere 240 mm1
Lunghezza x Altezza x Profondità [mm]
2260 x 1070 x 130
Modello
Matrice LED (risoluzione)
Lettura unilaterale
XC50-256.128.G1-A4D1-E13
256 x 128 Pixel
Visualizzazione (testo)
16 righe con altezza carattere 55 mm1
8 righe con altezza carattere 110 mm1
4 righe con altezza carattere 240 mm1
Lunghezza x Altezza x Profondità [mm]
2260 x 1330 x 150
1 La quantità di caratteri per riga dipende dalla tipologia di carattere.
2 I valori tra parentesi si riferiscono all’esecuzione bilaterale.
3 Installazione a parete o sospesa, introduzione cavi sulla parte superiore della custodia.
Tipi di caratteri
I displays LED Matrix XC50 dispongono di caratteri tipograficamente progettati. Come nelle applicazioni di Office permettono una perfetta visualizzazione delle informazioni nei vari formati ridotto, normale e in grassetto.

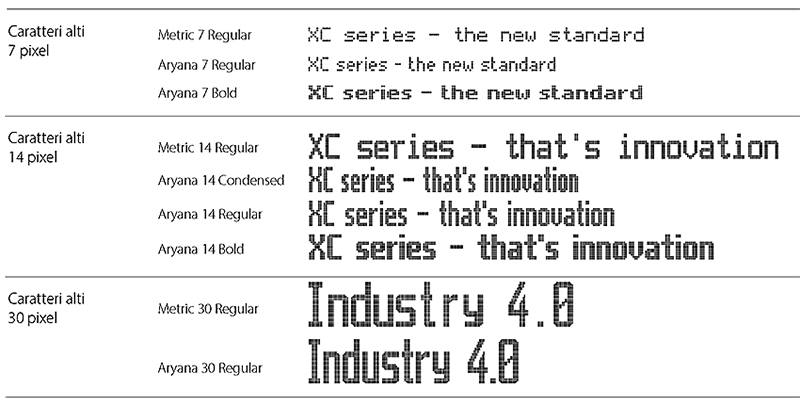

Font specifici nei Display LED Matrix per uso interno XC50
Il font « Metric » rappresentano tutti i caratteri con la stessa larghezza (caratteri equidistanti).
I font « Aryana » sono font proporzionali (consigliati) e rappresentano il carattere solo con la larghezza effettivamente
necessaria - una riga può in questo modo visualizzare più caratteri, come mostrato negli esempi sopra.
La tabella seguente mostra quanti caratteri possono essere visualizzati in una riga del display XC50, a seconda del carattere selezionato.
Il numero effettivo di caratteri dipende dal testo da visualizzare. Le specifiche sono valori indicativi.
Larghezza della matrice LED
Aryana 7 Regular
Aryana 7 Bold
Metric 7 Regular
Aryana 14 Condensed
Aryana 14 Regular
Aryana 14 Bold
Metric 14 Regular
Aryana 30 Regular
Metric 30 Regular
32 Px
6
4
5
5
4
3
3
2
2
64 Px
13
9
10
9
8
7
7
4
4
96 Px
19
14
16
14
13
10
10
6
6
128 Px
26
19
21
19
17
14
14
8
8
192 Px
39
28
32
29
26
20
21
13
12
256 Px
52
37
42
39
35
27
28
17
16
A seconda della distanza dei pixel, risultano le seguenti altezza carattere:
Set di caratteri
Aryana 7, Metric 7
Aryana 14, Metric 14
Aryana 30, Metric 30
Matrix P4
28 mm
55 mm
120 mm
Matrix P8
55 mm
120 mm
240 mm
Matrix P16
-
220 mm
480 mm
Inoltre, i dispositivi dispongono di font liberamente scalabili (equidistanti e proporzionali) che permettono di visualizzare qualsiasi dimensione di carattere che possa essere visualizzata sul display.
Colore LED
Matrice LED con luminosità brillante e liberamente configurabile. Rosso, verde, blu, giallo, ciano, magenta, bianco, turchese, nero (LED spenti)
Opzioni
I dispositivi sono ottimizzati per l'uso professionale. Per ulteriori requisiti sono possibili opzioni corrispondenti.
Controllo
Standard
Opzionale
Ethernet
Ulteriori modulo di estensione Profinet
Ulteriori WLAN IEEE 802.11 b/g/n
XC50-xxx.xxx-xxxx-Nx
XC50-xxx.xxx-xxxx-x7
Custodia
Standard
Opzionale
Acciaio, verniciato a polvere
Acciaio V2A spazzolato (EN 1.4301)
Acciaio V2A verniciato a polvere (EN 1.4301)
Acciaio V4A spazzolato (EN 1.4571)
Acciaio V4A verniciato a polvere (EN 1.4571)
XC50-xxx.xxx.xx-Exxx-xx
XC50-xxx.xxx.xx-Gxxx-xx
XC50-xxx.xxx.xx-Kxxx-xx
XC50-xxx.xxx.xx-Mxxx-xx
Grado di protezione
Standard
Opzionale
IP54
IP65
XC50-xxx.xxx.xx-x6xx-xx
Installazione
Standard
Opzionale
Display a lettura unilaterale: Applicazione a parete, introduzione cavi inferiore
Display a lettura bilaterale: Montaggio appeso, introduzione cavi superiore
Display a lettura unilaterale: Applicazione a parete, introduzione cavi superiore XC50-xxx.xxx.xx-xxFx-xx (eccetto XC50-192.048.G1-xxxx-xx, XC50-192.064.G1-xxxx-xx, XC50-256.048.G1-xxxx-xx, XC50-256.064.G1-xxxx-xx, XC50-256.096.G1-xxxx-xx und XC50-256.128.G1-xxxx-xx)
XC50-xxx.xxx.xx-xxFx-xx

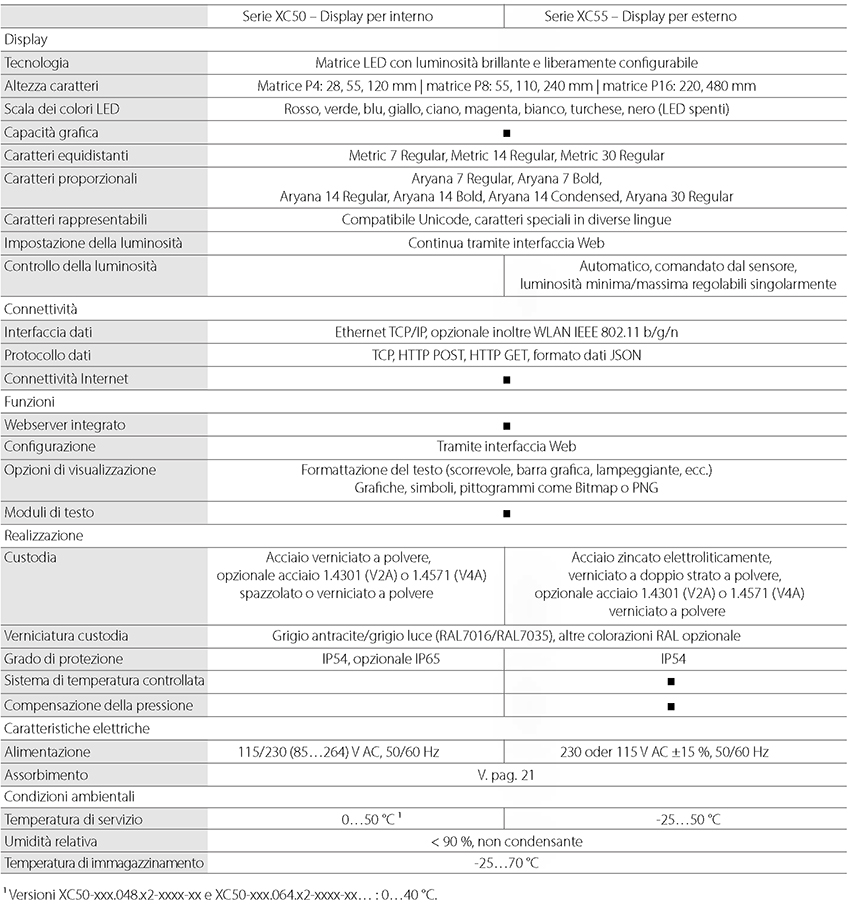

Caratteristiche tecniche
Assorbimento
I valori di assorbimento sono valori approssimativi in Watt.
Dispositivi con matrice P4, lettura unilaterale
Dispositivi con matrice P4, lettura bilaterale
XC50-128.032.C1-xxxx-xx
XC50-192.032.C1-xxxx-xx
XC50-256.032.C1-xxxx-xx
XC50-128.064.C1-xxxx-xx
XC50-192.064.C1-xxxx-xx
XC50-256.064.C1-xxxx-xx
XC50-256.096.C1-xxxx-xx
XC50-256.128.C1-xxxx-xx
30
35
40
40
60
80
110
140
XC50-128.032.C2-xxxx-xx
XC50-192.032.C2-xxxx-xx
XC50-256.032.C2-xxxx-xx
XC50-128.064.C2-xxxx-xx
XC50-192.064.C2-xxxx-xx
XC50-256.064.C2-xxxx-xx
60
70
80
80
120
160
Dispositivi con matrice P8, lettura unilaterale
Dispositivi con matrice P8, lettura bilaterale
XC50-064.016.G1-xxxx-xx
XC50-096.016.G1-xxxx-xx
XC50-128.016.G1-xxxx-xx
XC50-192.016.G1-xxxx-xx
XC50-256.016.G1-xxxx-xx
XC50-064.032.G1-xxxx-xx
XC50-096.032.G1-xxxx-xx
XC50-128.032.G1-xxxx-xx
XC50-192.032.G1-xxxx-xx
XC50-256.032.G1-xxxx-xx
XC50-128.048.G1-xxxx-xx
XC50-192.048.G1-xxxx-xx
XC50-256.048.G1-xxxx-xx
XC50-128.064.G1-xxxx-xx
XC50-192.064.G1-xxxx-xx
XC50-256.064.G1-xxxx-xx
XC50-256.096.G1-xxxx-xx
XC50-256.128.G1-xxxx-xx
25
30
35
50
70
35
50
65
95
120
95
135
180
120
180
240
360
480
XC50-064.016.G2-xxxx-xx
XC50-096.016.G2-xxxx-xx
XC50-128.016.G2-xxxx-xx
XC50-192.016.G2-xxxx-xx
XC50-256.016.G2-xxxx-xx
XC50-064.032.G2-xxxx-xx
XC50-096.032.G2-xxxx-xx
XC50-128.032.G2-xxxx-xx
XC50-192.032.G2-xxxx-xx
XC50-256.032.G2-xxxx-xx
XC50-128.048.G2-xxxx-xx
XC50-192.048.G2-xxxx-xx
XC50-256.048.G2-xxxx-xx
XC50-128.064.G2-xxxx-xx
XC50-192.064.G2-xxxx-xx
XC50-256.064.G2-xxxx-xx
40
50
65
95
140
65
95
120
180
240
180
270
350
240
350
460
Dimensioni e pesi
Serie XC50 – Display per interno, lettura unilaterale
La seguente figura rappresenta il dispositivo XC50-096.032.G1-xxAx-xx ed è rappresentativo per i dispositivi riportati nella tabella. Misure in mm. I valori di peso sono valori approssimativi in kg.
Dispositivi con matrice P4
XC50-128.032.C1-xxAx-xx
XC50-192.032.C1-xxAx-xx
XC50-256.032.C1-xxAx-xx
XC50-128.064.C1-xxAx-xx
XC50-192.064.C1-xxAx-xx
XC50-256.064.C1-xxAx-xx
XC50-256.096.C1-xxAx-xx
XC50-256.128.C1-xxAx-xx
A
640
900
1150
640
900
1150
1150
1150
B
280
280
280
410
410
410
540
670
D
16
16
20
16
20
20
25
25
Ø
7
7
9
7
9
9
11
11
Peso
9
12
16
13
17
21
27
32
Dispositivi con matrice P8
XC50-064.016.G1-xxAx-xx
XC50-096.016.G1-xxAx-xx
XC50-128.016.G1-xxAx-xx
XC50-192.016.G1-xxAx-xx
XC50-256.016.G1-xxAx-xx
XC50-064.032.G1-xxAx-xx
XC50-096.032.G1-xxAx-xx
XC50-128.032.G1-xxAx-xx
XC50-192.032.G1-xxAx-xx
XC50-256.032.G1-xxAx-xx
XC50-128.048.G1-xxAx-xx
XC50-128.064.G1-xxAx-xx
A
640
900
1150
1660
2180
640
900
1150
1660
2180
1150
1150
B
280
280
280
280
280
410
410
410
410
410
540
670
D
16
16
20
20
25
16
20
20
25
25
25
25
Ø
7
7
9
9
11
7
9
9
11
11
11
11
Peso
9
12
16
24
32
13
17
22
32
42
28
34
La seguente figura rappresenta il dispositivo XC50-192.048.G1-xxEx-xx ed è rappresentativo per i dispositivi riportati nella tabella. Misure in mm. I valori di peso sono valori approssimativi in kg.
Dispositivi con matrice P8
XC50-192.048.G1-xxFx-xx
XC50-256.048.G1-xxFx-xx
XC50-192.064.G1-xxFx-xx
XC50-256.064.G1-xxFx-xx
XC50-256.096.G1-xxFx-xx1
XC50-256.128.G1-xxDx-xx1
A
1750
2260
1750
2260
2260
2260
B
680
680
810
810
1070
1330
C
130
130
130
130
130
150
Peso
73
96
89
115
180
220
1Fori di fissaggio posteriori Ø13 non disponibili.
Serie XC50 – Display per interno, lettura bilaterale
La seguente figura rappresenta il dispositivo XC50-096.032.G2-xxDx-xx ed è rappresentativo per i dispositivi riportati nella tabella. Misure in mm. I valori di peso sono valori approssimativi in kg.
Dispositivi con matrice P4
XC50-128.032.C2-xxDx-xx
XC50-192.032.C2-xxDx-xx
XC50-256.032.C2-xxDx-xx
XC50-128.064.C2-xxDx-xx
XC50-192.064.C2-xxDx-xx
XC50-256.064.C2-xxDx-xx
A
640
900
1150
640
900
1150
B
280
280
280
410
410
410
Peso
14
17
23
19
25
31
Dispositivi con matrice P8
XC50-064.016.G2-xxDx-xx
XC50-096.016.G2-xxDx-xx
XC50-128.016.G2-xxDx-xx
XC50-192.016.G2-xxDx-xx
XC50-256.016.G2-xxDx-xx
XC50-064.032.G2-xxDx-xx
XC50-096.032.G2-xxDx-xx
XC50-128.032.G2-xxDx-xx
XC50-192.032.G2-xxDx-xx
XC50-256.032.G2-xxDx-xx
XC50-128.048.G2-xxDx-xx
XC50-128.064.G2-xxDx-xx
A
640
900
1150
1660
2180
640
900
1150
1660
2180
1150
1150
B
280
280
280
280
280
410
410
410
410
410
540
670
Peso
14
18
24
36
48
20
26
33
48
63
42
51
La seguente figura rappresenta il dispositivo XC50-192.048.G2-xxDx-xx ed è rappresentativo per i dispositivi riportati nella tabella. Misure in mm. I valori di peso sono valori approssimativi in kg.
