Serie SX102 Profinet

Caratteristiche tecniche Display digitali ad incasso

I display digitali ad incasso delle serie SX102 sono dispositivi compatti per il montaggio in pannelli frontali o quadri elettrici. L’altezza dei caratteri delle versioni alfanumeriche è di 18 o 30 mm.


Dispositivi standard Serie SX102

18 mm Altezza caratteri

Modello

Disegno quotato


6 caratteri

SX102-06/18/0x-000/0B-N0

96 x 48 mm


8 caratteri

SX102-08/18/0x-001/0B-N0

144 x 72 mm


14 caratteri

SX102-14/18/0x-001/0B-N0

240 x 72 mm

30 mm Altezza caratteri

Modello

Disegno quotato


8 caratteri

SX102-08/30/0x-001/0B-N0

240 x 72 mm

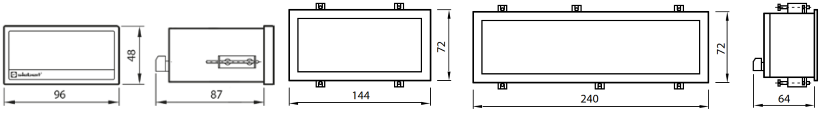

Dimensioni in mm


Colore LED

Rosso

Verde

SX102-xx/xx/xR-xxx/xx-N0

SX102-xx/xx/xG-xxx/xx-N0


Opzioni

Grado di protezione IP65 frontale1

SX102 Profinet-xx/xx/xx-xx1/xx-xx

1 Per setSX102-06/18/xx-xxx/xx-xx
Subheader Icon Technical data

Caratteristiche tecniche

Alimentazione

24 V DC ±15 %, separato galvanicamente, protetto contro l’inversione di polarità

Grado di protezione

IP40 frontale, opzionale IP65 (Custodia 96 x 48 mm)
IP65 frontale (Custodia 144 x 72 e 240 x 72 mm)

Tecnica di connessione

Collegamenti 2 x RJ45, PROFINET Classe di conformità CC-B

Caratteristiche tecniche dettagliate sono contenute nelle istruzioni d’uso.
