Serie S302

Caratteristiche Display numerici industriali giganti S302

La perfezione tecnica e i dettagli innovativi fanno della serie S302 uno standard per i display professionali giganti. La vasta gamma dei prodotti comprende dispositivi fino ad otto digit, un’altezza dei caratteri da 57 a 250 mm e tutte le interfacce dati comunemente in uso.

Eye symbol indicating reading distance

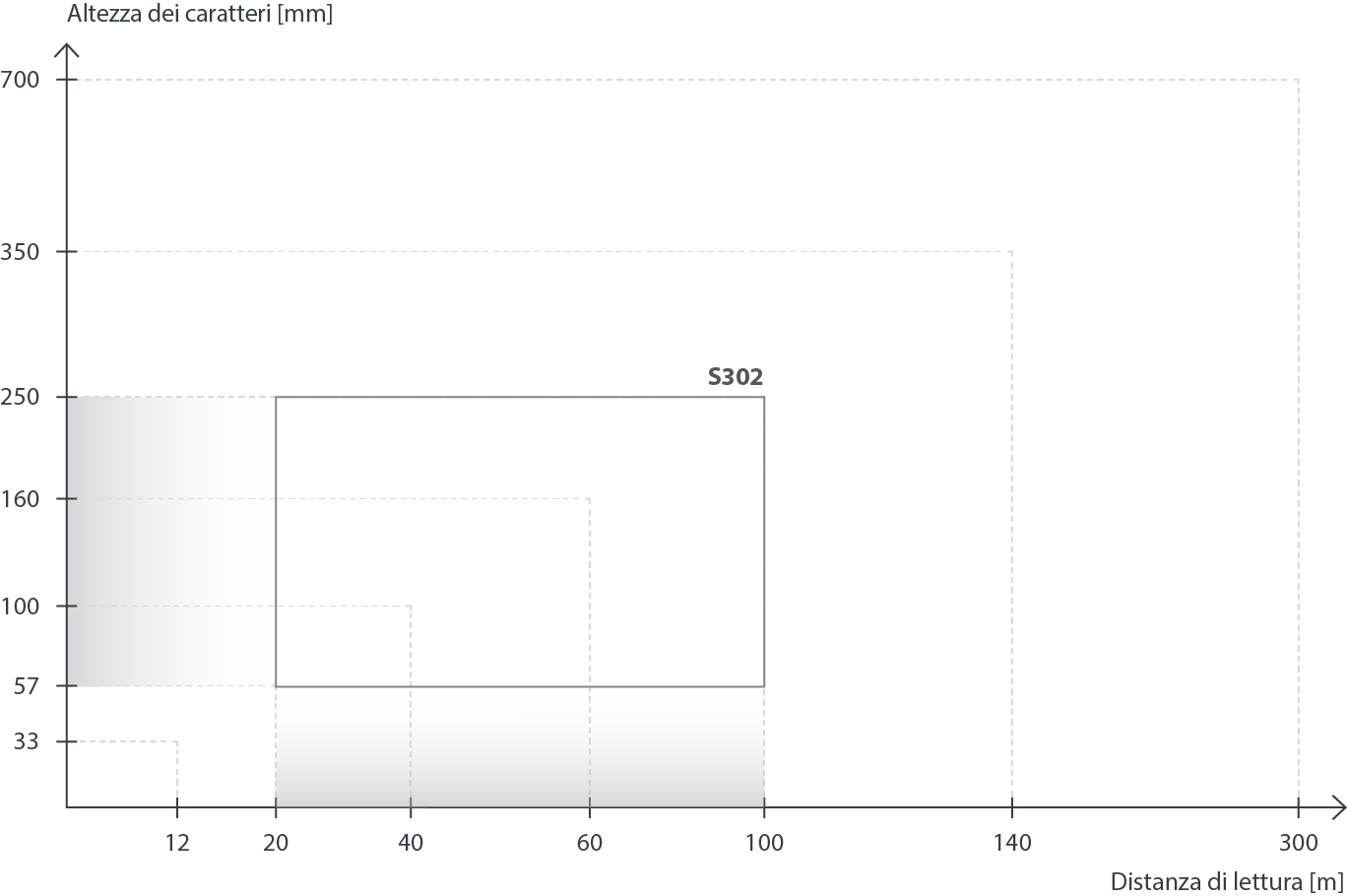

Distanza di lettura fino




Come valore indicativo per la distanza massima di lettura vale in buone condizioni:
altezza dei caratteri [mm] x 0,4 = distanza di lettura [m].


Ad esempio un’altezza dei caratteri di 100 mm consente una distanza di lettura fino a 40 m. Bisognerebbe scegliere una dimensione dei caratteri non troppo piccola, soprattutto per gli esterni, dove vengono percepiti più piccoli.


Dispositivi standard



Altezza caratteri

57 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B


1 Digit

-

-

-


2 Digits

S302-02/06/0x-100/0A-xx

S302-02/06/0x-200/3A-xx

3001 x 185 mm


3 Digits

S302-03/06/0x-100/0A-xx

S302-03/06/0x-200/3A-xx

3001 x 185 mm


4 Digits

S302-04/06/0x-100/0A-xx

S302-04/06/0x-200/3A-xx

3001 x 185 mm

100 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B

S302-01/10/0x-100/0A-xx

S302-01/10/0x-200/3A-xx

330 x 245 mm

S302-02/10/0x-100/0A-xx

S302-02/10/0x-200/3A-xx

330 x 245 mm

S302-03/10/0x-100/0A-xx

S302-03/10/0x-200/3A-xx

480 x 245 mm

S302-04/10/0x-100/0A-xx

S302-04/10/0x-200/3A-xx

480 x 245 mm

160 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B

S302-01/16/0x-100/0A-xx

S302-01/16/0x-200/3A-xx

390 x 300 mm

S302-02/16/0x-100/0A-xx

S302-02/16/0x-200/3A-xx

390 x 300 mm

S302-03/16/0x-100/0A-xx

S302-03/16/0x-200/3A-xx

670 x 300 mm

S302-04/16/0x-100/0A-xx

S302-04/16/0x-200/3A-xx

670 x 300 mm

250 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B

S302-01/25/0x-100/0A-xx

S302-01/25/0x-200/3A-xx

570 x 400 mm

S302-02/25/0x-100/0A-xx

S302-02/25/0x-200/3A-xx

570 x 400 mm

S302-03/25/0x-100/0A-xx

S302-03/25/0x-200/3A-xx

1030 x 400 mm

S302-04/25/0x-100/0A-xx

S302-04/25/0x-200/3A-xx

1030 x 400 mm




Altezza caratteri

57 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B


5 Digits

S302-05/06/0x-100/0A-xx

S302-05/06/0x-200/3A-xx

4001 x 185 mm


6 Digits

S302-06/06/0x-100/0A-xx

S302-06/06/0x-200/3A-xx

4001 x 185 mm


7 Digits

S302-07/06/0x-100/0A-xx

S302-07/06/0x-200/3A-xx

5101 x 185 mm


8 Digits

S302-08/06/0x-100/0A-xx

S302-08/06/0x-200/3A-xx

5101 x 185 mm

100 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B

S302-05/10/0x-100/0A-xx

S302-05/10/0x-200/3A-xx

330 x 245 mm

S302-06/10/0x-100/0A-xx

S302-06/10/0x-200/3A-xx

330 x 245 mm

S302-07/10/0x-100/0A-xx

S302-07/10/0x-200/3A-xx

480 x 245 mm

S302-08/10/0x-100/0A-xx

S302-08/10/0x-200/3A-xx

480 x 245 mm

160 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B

S302-05/16/0x-100/0A-xx

S302-05/16/0x-200/3A-xx

960 x 300 mm

S302-06/16/0x-100/0A-xx

S302-06/16/0x-200/3A-xx

960 x 300 mm

S302-07/16/0x-100/0A-xx

S302-07/16/0x-200/3A-xx

1100 x 300 mm

-

-

-

250 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B

S302-05/25/0x-100/0A-xx

S302-05/25/0x-200/3A-xx

1500 x 400 mm

S302-06/25/0x-100/0A-xx

S302-06/25/0x-200/3A-xx

1500 x 400 mm

S302-07/25/0x-100/0A-xx

S302-07/25/0x-200/3A-xx

1730 x 400 mm

-

-

-

1 400 mm per dispositivi con interfaccia Profibus

img img

Dispositivi standard con simboli di misura



Altezza caratteri

57 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B


1 Digit + Simbolo di misura2

-

-

-


2 Digits + Simbolo di misura2

S302-F2/06/0x-100/0A-xx

S302-F2/06/0x-200/3A-xx

3001 x 185 mm


3 Digits + Simbolo di misura2

S302-F3/06/0x-100/0A-xx

S302-F3/06/0x-200/3A-xx

3001 x 185 mm


4 Digits + Simbolo di misura2

S302-F4/06/0x-100/0A-xx

S302-F4/06/0x-200/3A-xx

3001 x 185 mm

100 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B

S302-F1/10/0x-100/0A-xx

S302-F1/10/0x-200/3A-xx

330 x 245 mm

S302-F2/10/0x-100/0A-xx

S302-F2/10/0x-200/3A-xx

330 x 245 mm

S302-F3/10/0x-100/0A-xx

S302-F3/10/0x-200/3A-xx

480 x 245 mm

S302-F4/10/0x-100/0A-xx

S302-F4/10/0x-200/3A-xx

480 x 245 mm

160 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B

S302-F1/16/0x-100/0A-xx

S302-F1/16/0x-200/3A-xx

390 x 300 mm

S302-F2/16/0x-100/0A-xx

S302-F2/16/0x-200/3A-xx

390 x 300 mm

S302-F3/16/0x-100/0A-xx

S302-F3/16/0x-200/3A-xx

670 x 300 mm

S302-F4/16/0x-100/0A-xx

S302-F4/16/0x-200/3A-xx

670 x 300 mm

250 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B

S302-F1/25/0x-100/0A-xx

S302-F1/25/0x-200/3A-xx

570 x 400 mm

S302-F2/25/0x-100/0A-xx

S302-F2/25/0x-200/3A-xx

570 x 400 mm

S302-F3/25/0x-100/0A-xx

S302-F3/25/0x-200/3A-xx

1030 x 400 mm

S302-F4/25/0x-100/0A-xx

S302-F4/25/0x-200/3A-xx

1030 x 400 mm




Altezza caratteri

57 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B


5 Digit + Simbolo di misura2

S302-F5/06/0x-100/0A-xx

S302-F5/06/0x-200/3A-xx

4001 x 185 mm


6 Digits + Simbolo di misura2

S302-F6/06/0x-100/0A-xx

S302-F6/06/0x-200/3A-xx

5101 x 185 mm


7 Digits + Simbolo di misura2

S302-F7/06/0x-100/0A-xx

S302-F7/06/0x-200/3A-xx

5101 x 185 mm

100 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B

S302-F5/10/0x-100/0A-xx

S302-F5/10/0x-200/3A-xx

680 x 245 mm

S302-F6/10/0x-100/0A-xx

S302-F6/10/0x-200/3A-xx

870 x 245 mm

S302-F7/10/0x-100/0A-xx

S302-F7/10/0x-200/3A-xx

870 x 245 mm

160 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B

S302-F5/16/0x-100/0A-xx

S302-F5/16/0x-200/3A-xx

960 x 300 mm

S302-F6/16/0x-100/0A-xx

S302-F6/16/0x-200/3A-xx

1100 x 300 mm

-

-

-

250 mm Lettura unil.

  Lettura bil.

  Dimensioni A x B

S302-F5/25/0x-100/0A-xx

S302-F5/25/0x-200/3A-xx

1500 x 400 mm

S302-F6/25/0x-100/0A-xx

S302-F6/25/0x-200/3A-xx

1730 x 400 mm

-

-

-

1 400 mm per dispositivi con interfaccia Profibus
2 Per i simboli di misura vedere tabella sottostante


Subheader Icon Technical data interfaces

Interfacce dati

Ethernet TCP/IP

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

RS485/RS232

20 mA TTY/RS232

BCD/binario

Analogica

Contatore

S302-xx/xx/xx-xxx/xx-E0

S302-xx/xx/xx-xxx/xx-K0

S302-xx/xx/xx-xxx/xx-M0

S302-xx/xx/xx-xxx/xx-YT

S302-xx/xx/xx-xxx/xx-YD

S302-xx/xx/xx-xxx/xx-S0

S302-xx/xx/xx-xxx/xx-T0

S302-xx/xx/xx-xxx/xx-P0 (1 a 6 cifre)

S302-xx/xx/xx-xxx/xx-A0 (2 a 5 cifre)

S302-xx/xx/xx-xxx/xx-Z0 (2 a 8 cifre)


Colore LED

Bianco

Rosso

Rosso/verde/arancione1

Verde

Giallo

S302-xxx/xx/xW-xxx/xx-xx

S302-xxx/xx/xR-xxx/xx-xx

S302-xxx/xx/xM-xxx/xx-xx

S302-xxx/xx/xG-xxx/xx-xx

S302-xxx/xx/xY-xxx/xx-xx


1 Solo disponibile con altezza dei caratteri 57 e 100 mm per uso interno

Subheader Icon Technical data Options

Opzioni

LED per uso esterno

S302-xxx/xx/2x-xxx/xx-xx

Custodia con doppia verniciatura

S302-xxx/xx/xx-x1x/xx-xx

Custodia in acciaio V2A, verniciato

S302-xxx/xx/xx-x2x/xx-xx

Custodia in acciaio V2A, spazzolato

S302-xxx/xx/xx-x3x/xx-xx

Custodia in acciaio V4A, spazzolato

S302-xxx/xx/xx-x5x/xx-xx

Grado di protezione IP65 frontale

S302-xxx/xx/xx-xx1/xx-xx

Grado di protezione IP54 con scambiatore di calore

S302-xxx/xx/xx-xx2/xx-xx

Grado di protezione IP54 con scambiatore di calore e riscaldamento

S302-xxx/xx/xx-xx4/xx-xx

Tettucio di protezione dalle intemperie

S302-xxx/xx/xx-xxx/xx-xx-1011

Tensione di esercizio 24 V DC

S302-xxx/xx/xx-xxx/xB-xx

Subheader Icon Technical data

Caratteristiche tecniche

Alimentazione

230 V AC ±15 %, 50 Hz, opzionale 24 V DC ±15 % o 115 V AC ±15 %, 60 Hz

Custodia

Lamiera di acciaio, opzionale su richiesta in acciaio, inossidabile verniciatura RAL 5002 blu oltremare / RAL 7035 grigio luce

Grado di protezione

IP54, opzionale IP65

Caratteristiche tecniche dettagliate sono contenute nelle istruzioni d’uso.
